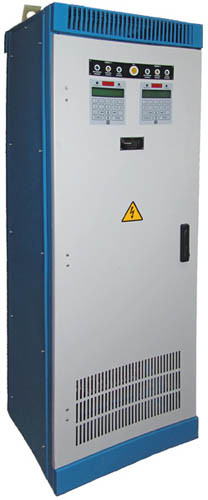

Устройство зарядно-подзарядное ВАЗП

Выпрямитель используется для преобразования трехфазного переменного тока частоты 50 или 60 Гц напряжением 380В или 220В в постоянный ток для заряда аккумуляторной батареи (АБ) и электропитания нагрузок системы оперативного постоянного тока подстанций (СОПТ), а также для периодического контрольного разряда аккумуляторной батареи с передачей электроэнергии в сеть переменного тока с заданным током разряда.

Возможен автоматический и ручной режимы работы трехфазного выпрямителя.

В ручном режиме выпрямитель позволяет производить заряд АБ стабилизированным током (стабилизация тока), стабилизированным напряжением (поддерживающий заряд), ускоренный заряд АБ,  уравнительный заряд АБ, разряд АБ (в двухканальных выпрямителях - только для первого канала).

Выпрямитель способен блокировать режим уравнительного и ускоренного заряда при неисправности принудительной приточно-вытяжной вентиляции аккумуляторного помещения.

Продолжительность уравнительного заряда может устанавливаться в пределах от 0,5 до 72 часов с последующим автоматическим переходом в режим поддерживающего заряда.

В автоматическом режиме выпрямитель обеспечивает три вида заряда:

• трехступенчатый  заряд АБ (ступень ограничения начального тока заряда (стабилизация тока), ступень ограничения напряжения (поддерживающий заряд), ступень термокомпенсированной стабилизации напряжения (последнее - при наличии датчика температуры));
• уравнительный заряд АБ (только при наличии УПКБ);
• двухступенчатый режим стабилизации тока.

При этом выпрямитель обеспечивает возможность задания и автоматического контроля следующих параметров:

• начального тока заряда полностью разряженной АБ в пределах 0,1С10 - 0,3С10;
• напряжения поддерживающего заряда в соответствии с типом аккумуляторов и их количеством в аккумуляторной батарее;
• коэффициента температурной компенсации напряжения поддерживающего заряда (в автоматическом режиме, при наличии УПКБ, возможно задание зависимости напряжения подзаряда от температуры окружающего воздуха в помещении АБ в табличном виде).

Подробная информация о режиме работы и неисправностях агрегата выводится на жидкокристаллический дисплей (свой для каждого канала).

В случае невозможности поддержания заданного режима работы на экране выносного пульта с частотой 1 Гц мигает значение параметра, вышедшего за пределы, а во внешнюю систему выдается сигнал в виде "сухого контакта".

Возможно управление и мониторинг выпрямителя по RS-485 с применением протокола MODBUS RTU.
