Задвижка параллельная клиновая 30ч6бр Ду100
Характеристики
| Номинальный проход Ду, мм | 100 |
| Давление, МПа | 10 |
Задвижка параллельная клиновая с выдвижным шпинделем фланцевая 30ч6бр изготавливается из чугуна.
Устанавливаются на трубопроводах, в качестве запорного устройства на воду и пар, также допускается использование чугунных задвижек в системах канализации.
Задвижка 30ч6бр является одной из наиболее распространенных и доступных по цене на российском рынке.
Принцип работы
Задвижка закрывается при вращении рукоятки по часовой стрелке, в результате вращательное движение преобразовывается в поступательное движение шпинделя, что приводит к перекрытию проходного сечения.
Основные технические характеристики
- Наименование — 30ч6бр
- Рабочие среды — вода, пар
- Температуры рабочих сред — до +225 C°
- Материал корпуса — серый чугун
- Присоединение — фланцевое
- Управление — ручное
- Давление — Ру-10 кг/см2
- Проход условный, Ду 50-600 мм
|
|
Деталь |
Материал |
|
Деталь |
Материал |
|
1 |
Корпус |
СЧ20 |
6 |
Втулка Ходовая |
СЧ20 |
|
2 |
Диск |
СЧ20 + Латун. Напл. |
7 |
Шпиндель |
Сталь 20 |
|
3 |
Крышка |
СЧ20 |
8 |
Прокладка |
Эластичный графит |
|
4 |
Набивка Сальника |
Эластичный графит |
9 |
Кольцо уплотнит. |
Паронит |
|
5 |
Маховик |
СЧ20 |
10 |
Контргайка |
Сталь 20 |

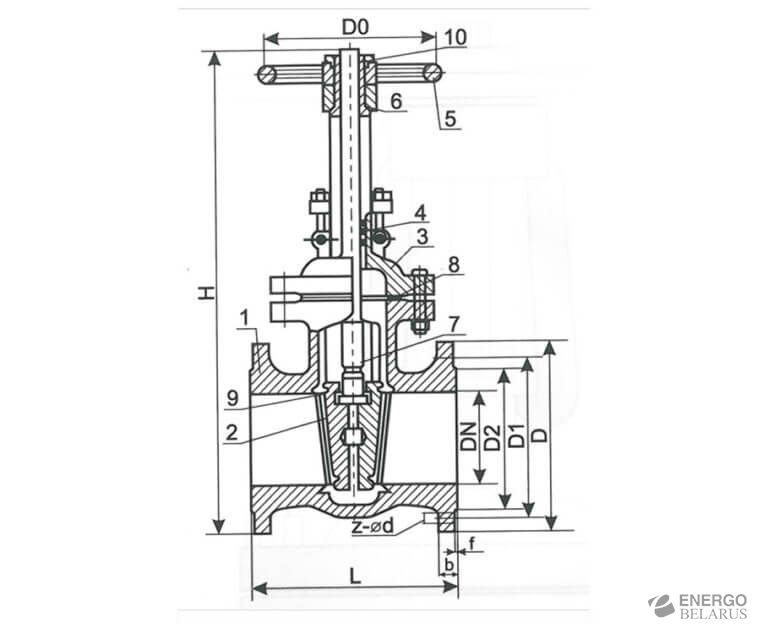

Присоединительные размеры
|
Диаметр |
L |
D0 |
D1 |
D2 |
D |
n-d |
H |
PN |
|
DN100 |
230 |
206 |
180 |
147 |
210 |
8-18 |
330 |
10 |
