Óñòðîéñòâî çàðÿäíîå ÓÇ 220Â/30À

  • Ïîä çàêàç Ïðîâåðåíî

Êîä òîâàðà: 861-310

Çàêàçàòü Çàêàçàòü çâîíîê

Õàðàêòåðèñòèêè

Устройство зарядное (УЗ) УЗ 220В/30А предназначено для электропитания в стационарных условиях различной радиоэлектронной аппаратуры постоянным током при работе в буфере с кислотными аккумуляторными батареями (АБ).

УЗ является устройством модульного типа и состоит из блока индикации параметров сети (БИС), модуля управления 280/30 (МУ) и трех зарядных модулей УЗ 220В/10А.

Условия эксплуатации:
- температура окружающего воздуха от 0°С до +35°С;
- относительная влажность воздуха 95% при температуре +35°С;
- режим работы – круглосуточный.

Технические характеристики:

  • Блок индикации параметров сети
Диапазон измеряемого напряжения питающей сети (150…280)В.
Диапазон измеряемого тока по каждой из фаз (0…15)А.
Рабочий диапазон напряжения питающей сети переменного тока основного фидера (175…265)В.
Допустимый диапазон напряжения питающей сети переменного тока основного фидера (165…275)В.
Количество цифровых индикаторов 2.
Разрядность цифровых индикаторов 3.
  • Модуль управления 280/30
Количество контролируемых зарядных устройств, не более 3.
Количество цифровых индикаторов 2.
Разрядность цифровых индикаторов 3.
Дискретность показаний встроенного цифрового индикатора при измерении напряжения (тока), 1В (0.1А).
Диапазон контролируемых электрических параметров подключаемых зарядных устройств
- напряжение (150…280)В;
- ток (0…10)А.
  • Зарядный модуль УЗ 220В/10А
Номинальное значение напряжения питающей сети переменного тока 220В.
Рабочий диапазон напряжения питающей сети переменного тока (185…255)В.
Допустимый диапазон напряжения питающей сети переменного тока (175…265)В.
Коэффициент входной мощности, не менее 0,95.
Диапазон установки выходного напряжения постоянного тока (200…280)В.
Дискретность установки выходного напряжения постоянного тока 0,25В.
Диапазон установки максимального выходного тока Iмакс (5...10)А.
Дискретность установки максимального выходного тока 0,5А.
Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, не более 1%.
Нестабильность выходного напряжения при изменении тока нагрузки от холостого хода до 0,9 Iмакс при номинальном напряжении питающей сети, не более 1%.
Способ охлаждения – принудительная вентиляция с терморегулированием производительности подачи воздуха.
Пульсации выходного напряжения в режиме стабилизации напряжения, не более 600мВ эффективного значения.
Пульсации выходного напряжения в режиме ограничения тока, не более 600мВ эффективного значения.
Температурный дрейф выходного напряжения в режиме стабилизации напряжения, не более 0,02%/°С.
Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения, не более 3%.
В приборе защита от перегрузок и коротких замыканий осуществляется автоматически путем перехода из режима стабилизации напряжения в режим ограничения тока и наоборот.
Электрическая прочность изоляции между замкнутыми контактами сетевого шнура и корпусом прибора, между замкнутыми выходными клеммами и корпусом прибора, а также между замкнутыми контактами сетевого шнура и замкнутыми выходными клеммами, выдерживает без пробоя испытательное напряжение 2000В эффективного значения.
По способу защиты человека от поражения электрическим током прибор соответствует классу 01, а по степени защиты корпусом электрического оборудования – классу IP20.
К.П.Д. прибора при максимальной выходной мощности, не менее 0,85.

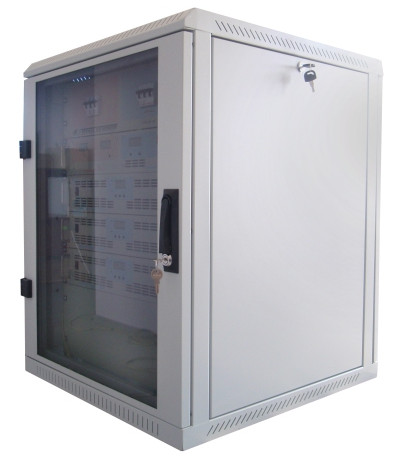

Габаритные размеры 15U шкафа питания 770×600×600 мм.
  • Устройство и работа установки бесперебойного электропитания
Блок БИС
Блок БИС предназначен для измерения и индикации напряжения питающей сети и тока, потребляемого от нее.

Зарядный модуль УЗ 220В/10А
Зарядный модуль УЗ.220В/10А выполнен по принципу бестрансформаторного преобразования напряжения питающей сети переменного тока с помощью корректора коэффициента мощности в напряжение постоянного тока (380В), которое затем с помощью управляемого полумостового инвертора преобразуется в импульсное напряжение повышенной частоты и далее трансформируется в пониженное напряжение с последующим выпрямлением и фильтрацией.
Управление полумостовым инвертором осуществляется в режиме широтно-импульсной модуляции (ШИМ) по сигналам от микроконтроллера, что позволяет регулировать уровень выходного напряжения путем изменения коэффициента заполнения импульсов.
Стабилизация значений выходного напряжения и тока достигается цепью отрицательной обратной связи, состоящей из формирователей сигналов, пропорциональных выходным параметрам, которые поступают на вход микроконтроллера, где сравниваются с опорным напряжением и изменяют коэффициент заполнения импульсов в направлении восстановления значения отклонившегося параметра.
Изменение выходных параметров прибора производится с помощью кнопок, расположенных на передней панели; для индикации применен 4-х разрядный светодиодный цифровой индикатор, первые 3 разряда которого используются для индикации значений выходных параметров, а последний – для индикации вида показаний (напряжение или ток).
Гальваническое отделение выходной цепи источника питания от входной питающей сети выполняется посредством силового трансформатора в инверторе и устройства гальванической развязки, передающего управляющие сигналы из низкопотенциальной среды ШИМ-контроллера в высокопотенциальную схему инвертора.
Для снижения уровня излучения индустриальных радиопомех на шине входной питающей сети и в выходной цепи источника питания установлены помехоподавляющие фильтры. Кроме этого приняты специальные схемотехнические и конструктивные меры, минимизирующие уровень радиоизлучения.
Для снижения веса и габаритов источника питания применено принудительное охлаждение с помощью вентиляторов с терморегулированием производительности подачи воздуха.

Модуль управления 280/30
Модуль управления 280/30 предназначен для параллельного соединения зарядных модулей УЗ 220В/10А, измерения и индикации общего выходного напряжения и тока устройства зарядного УЗ 220В/30А.
Подключение УЗ 220В/10А производится через разделительные диоды для исключения взаимного влияния приборов.
Индикация выходных параметров УЗ производится с помощью 3-х разрядных светодиодных цифровых индикаторов.
Для снижения веса и габаритов прибора применено принудительное охлаждение с помощью вентилятора. Скорость вращения вентилятора регулируется в зависимости от температурного состояния наиболее тепловыделяющих силовых элементов, что позволяет повысить долговечность и надежность системы охлаждения.
