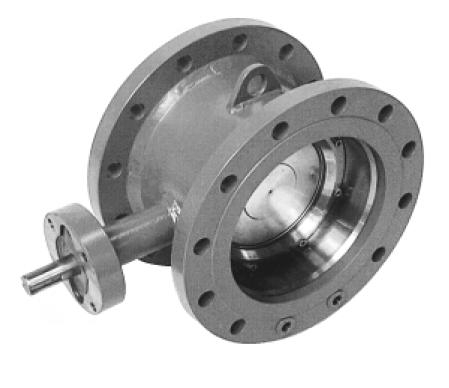

Поворотный затвор с фланцами из углеродистой стали PN 25

  • Под заказ Проверено

Код товара: 540-769

Заказать Заказать звонок

Характеристики

Применение

Поворотный затвор с фланцами используется в качестве запорного и выполняет одновременно функции регулирующего клапана в системах теплоснабжения и масляных трубопроводах.



Номинальное давление        25 бар
Перепад давления 16 бар
Рабочая температура макс. +260 °С мин. 0 °С
Максимальная допустимая разница в запорном давлении зависит от рабочей температуры

Контрукция
Поворотный затвор из углеродистой стали снабжен фланцами. Двухэксцентричная заслонка выполнена из кислотостойкой стали. Она крепится к валу тангенциальными коническими штифтами. Запорное уплотнительное кольцо съёмное. Графитовое уплотнение вала возможно подтягивать. Вал имеет также кольцевые уплотнения. Поворотный затвор поставляется в комплектации как без привода, так и с приводом.
Привод:
- ручная передача
- электро, пневмо, гидроуправляемый рабочий орган
Номинальные размеры: DN 200 ... 1200
Соответствует требованиям диррективы для сосудов под давлением 97/23/EC, маркируется:

Номер заказа: 31500CS___Z  Без привода
31500CS___M С ручной передачей
По специальному заказу для пара. Код изделия: 31501CS_

Поворотный затвор со сварными патрубками
Наименования деталей
1. Корпус P265GH (H II)
2. Заслонка 1.4408
3. Нижний вал 1.4460
4. Ограничительное кольцо 1.4404
5. Верхний вал 1.4460
6. Конический штифт 1.4460
7. Нижний подшипник PTFE+AISI316
8. Верхний подшипник PTFE+AISI316
9. Промеж. уплотнитель (31500CS) SFS5811 угольное волокно
(31501CS) графит
10. Уплотнитель AISI316
11. Крепежное кольцо P265GH
12. Шестигранный винт Кислотоупорный
13. Шпонка Кислотоупорная
14. Упорное кольцо 1.4404
15. Уплотнитель вала графит
16. Уплотнительная втулка 1.4404
17. Кольцевой уплотнитель EPDM
18. Кольцевой уплотнитель EPDM
19. Уплотнительный фланец 1.4436
20. Винт крепежный
21. Центрируюший клин St
22. Диск подшипника PTFE+AISI316
23. Донная крышка P265GH
24. Промеж. уплотнитель (31500CS) SFS5811 угольное волокно (31501CS) графит

Размеры

DN

L

D

D1

l

h

H

h1

d1

h2

L1

Присоединение

ISO5211

200

230

137,5

210,1

30

154

259

58

25

115

233

F10

250

250

187

263,0

32

193

298

63

30

125

385

F12

300

270

238

312,7

34

229

323

69

35

125

435

F12

350

290

286

344,4

38

255

352

75

40

125

465

F14

400

310

337

393,8

40

300

409

75

40

155

540

F14

450

330

386

444,4

42

326

445

86

50

163

590

F16

500

350

437

495,4

44

351

470

86

50

163

660

F16

600

390

483

593,6

46

376

548

103

60

186

760

F16

700

430

582

693,6

46

440

601

119

70

186

860

F25

800

470

682

795,2

47

490

651

119

70

187

955

F30

900

510

775

894,4

58

575

718

125

90

200

1070

F30

1000

550

855

994,0

62

636

764

130

100

183

1200

F30

1200

630

1054

1195

70

755

873

160

140

182

1440

F35
