Õàðàêòåðèñòèêè
Íîìèíàëüíûé ïðîõîä Äó, ìì | 150 |
Íîìèíàëüíîå äàâëåíèå, Ìïà | 1,6 |

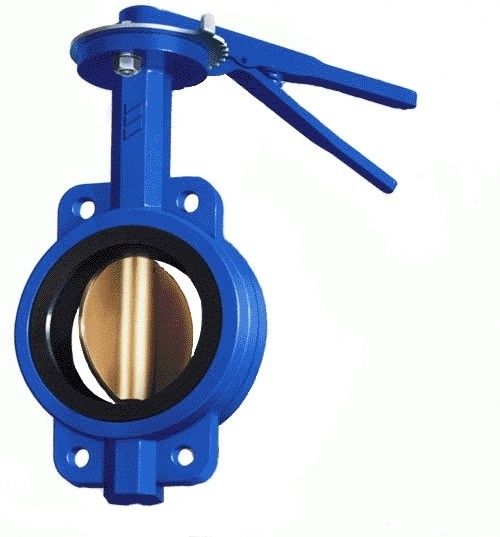

Затвор межфланцевый используется в качестве арматуры, которая перекрывает поступающую жидкость или пар. Дисковая конструкция детали позволяет с удобством использовать межфланцевый затвор в широком спектре областей: водное снабжение, обеспечение канализационных систем и коммунальное обслуживание. Корпус изделия из особо прочных материалов и особое строение затвора позволяют устройству функционировать при температуре от -20 до +120°С.
Затвор межфланцевый состоит из корпуса, штока, рабочего диска, предохранителя в виде уплотнения и кольцевого уплотнения О-образного. Диск играет роль запорного механизма, отвечающего за создание герметичности в рабочей среде. Диски затвора отличаются габаритными показателями.
межфланцевый затвор вы можете в Минске в официальном представительстве производителя.
Технические характеристики
— Рабочая Среда: вода, пар, неагрессивные среды
— Давление рабочее, 1,6 МПа
— Проход условный, Ду 40-200 без редуктора, 250-800 с редуктором
— Максимальная температура рабочей среды, от -20 до +120°С
Материалы изделия
|
Деталь |
Материал |
|
Деталь |
Материал |
1 |
Корпус |
СЧ20 |
4 |
Уплотнение |
Этилен-пропиленовый каучук (EPDM) |
2 |
Шток |
Сталь 20 |
5 |
Кольцевое Уплотнение О-образное |
Этилен-пропиленовый каучук (EPDM) |
3 |
Диск |
СЧ18 никелированный |

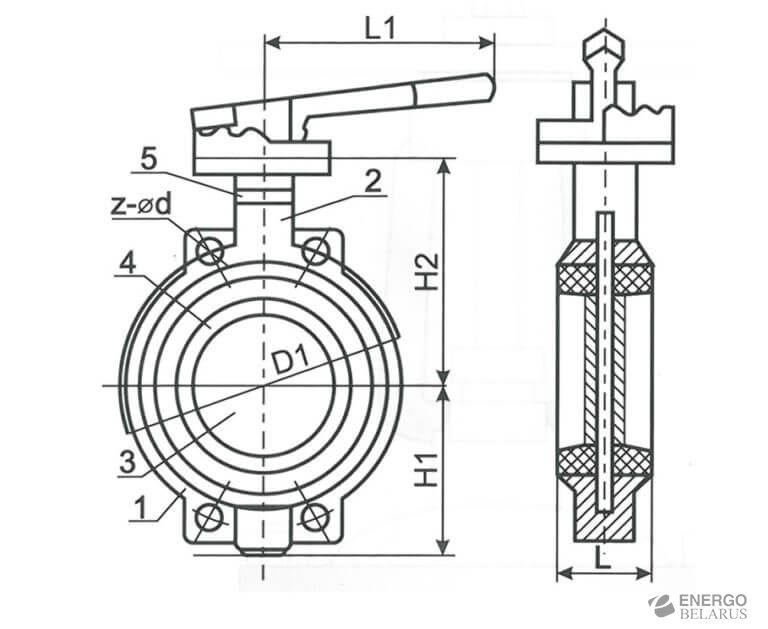

Присоединительные размеры
Диаметр |
L |
L1 |
D1 |
H2 |
H1 |
Z-d |
DN150 |
59 |
257 |
240 |
220 |
129 |
4-24 |
