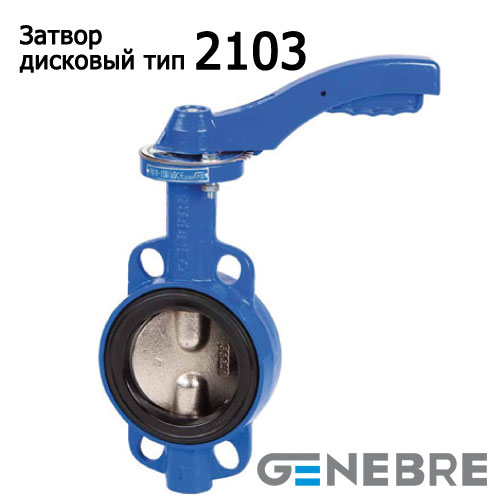

Затвор дисковый поворотный тип 2103 (Genebre)

Показать все рубрики

Розница
Опт
Под заказ Проверено

Код товара: 923-701

+ 375 Показать телефоны

Заказать Заказать звонок

e-mail: beltepl@beltepl.by

Характеристики

Описание товара

Описание товара

Описание

Дисковый поворотный затвор с ручкой, межфланцевый.
Корпус выполнен из чугуна марки GG-20. Может быть установлен между фланцами ANSI 150 и DIN PN 10/1 6.
Возможен монтаж привода согласно нормам ISO 5211 – DIN 3337
Расстояние между фланцами согласно норме UNE EN 558-1 серия 20 (DIN 3202 K1)
Окрашен методом эпоксидного напыления
Максимальная рабочая температура 120 ºC
Среда применения: отопление и водоснабжение.

Технические характеристики

Давление РN=1,6 МПа (16 кгс/см2)

Температура: 0 до +1200С

Среда: вода, пар и другие среды, нейтральные к материалам изделия

Спецификация материалов:

1.Корпус: чугун GG -20 2.Шток: AISI 416 3.Шарнир: AISI 416 4.Диск: чугун GGG-40 5.Крышка: AISI 420 6.Прокладка: EPDM 7.Уплотнение: PTFE 8.Уплотнение штока: PTFE 9.Опорное кольцо: NBR 10.Шайба: бронза 11.Стопорное кольцо: сталь

Меры предосторожности при установке

Не устанавливайте затвор в полностью закрытом положении
Проверьте параллельность фланцев
Не используйте дополнительные прокладки между затвором и фланцем

Меры предосторожности при установке затвора дискового поворотного тип 2103 (Genebre)

Технические характеристики

DN	PN	L, мм	A1, мм	A2, мм	D, мм	P, мм	Масса, кг
50	16	43	200	75	90	270	4,20
65	16	46	200	85	90	270	4,80
80	16	46	200	100	90	270	5,55
100	16	52	220	120	90	270	6,80
125	16	56	250	125	90	270	8,75
150	16	56	250	150	125	300	11,15
200	16	60	300	150	125	300	16,60
250	16	68	330	200	125	300	23,45
300	16	78	360	250	150	***	44,50
350	10	78	390	260	150	***	61,00
400	10	102	420	300	175	***	82,00
450	10	114	445	330	175	***	136,00
500	10	121	480	370	175	***	163,00

*** — Начиная с DN 300 затвор комплектуется ручным приводом.

Размеры фланца для установки привода

DN	DX	F (ISO 5211)	S mm	D mm	H mm	Torque / par N.m
50	50	F05	11	65	30	12
65	65	F05	11	65	30	20
80	80	F05	11	65	30	27
100	100	F07	14	90	30	39
125	125	F07	14	90	30	58
150	150	F07	14	90	30	90
200	200	F07-F10	17	125	30	120
250	250	F10	22	125	40	180
300	300	F10-F12	22	150	40	340
350	350	F12	22	150	45	640
400	400	F14	27	175	45	805
450	450	F14	27	175	45	1100
500	500	F14	36	175	45	1500
50	600	F16	0 50.65	210	70	2500

Потери напора в зависимости от положения диска

DN	Позиция диска (градусов)
DN	90°	80°	70°	60°	50°	40°	30°	20°	10°
50	144	114	84	61	43	27	16	7	1
65	282	223	163	107	67	43	24	11	1.5
80	461	364	267	154	96	61	35	15	2
100	841	701	496	274	171	109	62	27	3
125	1376	1146	775	428	268	170	98	43	5
150	1850	1542	1025	567	354	225	129	56	6
200	3316	2842	1862	1081	680	421	241	102	12
250	5430	4525	2948	1710	1076	667	382	162	19
300	8077	6731	4393	2563	1594	1005	555	235	27
350	10538	8874	5939	3384	2149	1320	756	299	34
400	13966	11761	7867	4483	2847	1749	1001	397	45
450	17214	14496	10065	5736	3643	2237	1281	507	58
500	22339	18812	12535	7144	4536	2786	1595	632	72
600	43116	39236	26157	16528	9989	5605	2587	1222	150
