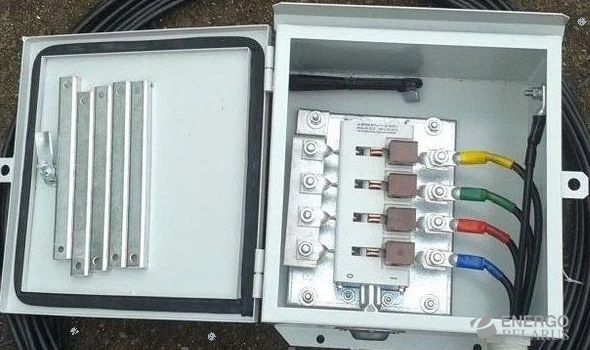

Устройство заземления ВЛИ 0,38 кВ (П) У1

Устройства заземления ВЛИ-0,38 кВ используются для стационарного выполнения заземления воздушных изолированных линий 0,38 кВ, в начале и в конце каждой магистрали ВЛИ, длинных линейных ответвлений, в местах установки секционирующих пунктов, а также в местах пересечения с ВЛ выше 1000 В.

УЗ ВЛИ-0,38 кВ устанавливаются на железобетонных стойках трапециидального сечения СВ 95 и СВ 110.

Вывод проводов СИП осуществляется снизу УЗ ВЛИ-0,38 кВ. Дверь УЗ ВЛИ-0,38 кВ имеет уплотнение из резинового профиля и запорно-натяжное устройство.

Основные параметры УЗ ВЛИ-0,38 кВ:

• Номинальное напряжение, В: 380.
• Номинальный ток, А: 250.
• Ток термической стойкости (1с), кА не менее: 3,2.
• Номинальная частота, Гц: 50.
• Механическая износостойкость, циклов, включение-произвольная пауза-отключение: 200.
• Количество полюсов, шт.: 4 (3 фазы +1ул. осв.).
• Количество шлейфов для подключения к ВЛИ, шт.: 5 (3 фазы +1ул. осв.+0).
• Длина шлейфов проводов, м: 6.
• Масса, не более, кг: 15.

Условия эксплуатации:

• наибольшая высота над уровнем моря - не более 1000 м;
• рабочий диапазон температуры окружающей среды: от минус 45 до плюс 40 °С;
• тип атмосферы - II по ГОСТ 15150-69;
• УЗ ВЛИ не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
• рабочее положение – вертикальное.
