Соединительные изолирующие зажимы (СИЗ)
Ассортимент
Показать еще ассортимент
- Описание и особенности
- Технические характеристики
- Габаритные и установочные размеры
- Документация
- Типовые схемы подключения
Описание и особенности

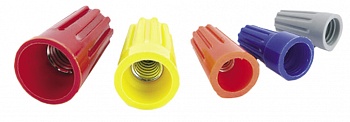

Соединительные изолирующие зажимы СИЗ предназначены для соединения в единый «пучок» проводов и кабелей, изоляции медны и алюминиевы проводов. Зажим накручивают на оголенные части проводов в несколько оборотов до полной фиксации пучка проводов, при этом внешний корпус выполняет функцию изоляции. Корпус изолирующего зажима выполнен из прессованного огнеупорного ПВХ; внутри пластикового корпуса вмонтирована анодированная пружина конической конфигурации. Зажимы СИЗ используются при электромонтажны работа как в бытовых, так и в промышленны помещениях. Удобство данной продукции заключается в быстроте монтажа, надежности соединения и изоляции проводов, а также в возможности многократного использования узла без нарушения целостности проводов. Дополнительное удобство СИЗ-Л заключается в наличии специальны лепестков.Технические характеристики
| Параметры | Значения |
|---|---|
| Материал | прессованный огнеупорный ПВХ |
| Диапазон рабочих температур, В°С | от –25 до +105 |
Габаритные и установочные размеры
| Наименование | Размеры, мм | |||
|---|---|---|---|---|
| L | L1 | d | d1 | |
| СИЗ 3мм EKF (Р-71) | 15,5 | 7,5 | 8,5 | 2,5 |
| СИЗ 4мм EKF (Р-72) | 17 | 9 | 10 | 3 |
| СИЗ 5мм EKF (Р-73) | 21,5 | 10 | 12,3 | 4,2 |
| СИЗ 6мм EKF (Р-74) | 23 | 12 | 14 | 4,5 |
| СИЗ 8мм EKF (Р-75) | 26 | 15 | 16 | 6 |
| Наименование | Размеры, мм | ||
|---|---|---|---|
| H | W | D | |
| СИЗ-Л 7 мм EKF | 24,5 | 17 | 8 |
| СИЗ-Л 8 мм EKF | 27,5 | 18 | 9 |
| СИЗ-Л 11 мм EKF | 31 | 23 | 11 |
