Прокладка сетей внешнего электроснабжения - строительство кабельных и воздушных линий электропередачи напряжением 0,4 и 10 кВ

Электроснабжение отдельных домов, поселков и городов основано на передаче электроэнергии от трансформаторных подстанций, посредством воздушных или кабельных линий, потребителям.

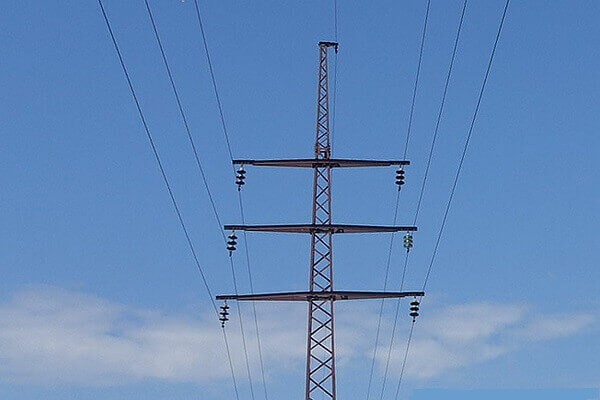

Монтаж воздушных линий 0,4-10 кВ

Воздушные линии электроснабжения считаются более доступными, простыми в организации, а потому более востребованными. Они требуют меньших финансовых вложений и менее сложных профессиональных монтажных работ. В случае, если расположение электрифицируемого здания от ближайшего столба находится более, чем в 20 метрах, то производится установка опор: железобетонных или стальных.

Свое распространение воздушные линии (ВЛ) получили по следующим причинам:

• простота и скорость монтажа в любое время года (в отличии от кабельных линий, прокладка которых в зимнее время в промёрзшей земле сопряжена с соответствующими трудностями);
• меньшее количество изоляции у провода СИП, чем у силовых кабелей, и, соответственно, на порядок меньшая стоимость материалов и работ, при большой протяженности трасс линий.
• удобство и простота обслуживания, так как все повреждения воздушной линии, в отличии от кабельной, проложенной под землёй, легко найти и устранить.

В процессе строительства воздушных ЛЭП осуществляются такие работы:

• Непосредственно земляные работы: шурфлением или бурением места под опору.
• Монтаж столбов лэп.
• Монтаж линейной арматуры на опорах.
• Монтаж заземлений опор (электрод заземления забивается в землю и к нему крепится полоса, опускаемая по телу опоры).
• Натяжка провода СИП.
• Врезка в существующую линию или подключение линии в трансформаторной подстанции (ТП).
• Подключение электричества абоненту, в отношении которого проводится технологическое присоединение.

Чтобы избежать возможных повреждений и обрывов, лучше размещать провода при электрификации объектов под землей. В целом современные кабельные каналы, проходящие под землей, отличаются более длительным сроком эксплуатации, хотя их монтаж и требует значительно больших финансовых затрат.

Основной принцип прокладки кабельных линий заключается в исключении возможности повреждения линии при эксплуатации. Провода, укладываемые в горизонтальной плоскости, жестко крепятся на концах линии и на поворотах трассы электропередач.

Как правило, монтаж кабельных линий выполняют в две стадии:

• сначала внутри зданий и сооружений устанавливают опорные конструкции для прокладки кабелей;
• затем прокладывают кабели и подключают их к выводам электрооборудования (работы ведут после завершения комплекса строительных и отделочных работ при условии передачи объекта под монтаж по акту).

После испытания кабеля повышенным напряжением восстанавливают герметизирующие колпачки на его концах.

Таким образом, прокладка сетей внешнего электроснабжения – сложный, длительный процесс, в ходе которого необходимо учитывать много важных моментов, как на стадии проектирования, так и при проведении строительства. Обращение в специальную строительную компанию, с хорошей репутацией и большим опытом работы в этой сфере, застрахует от ошибочных решений, а значит, от аварийных и потенциально опасных случаев при эксплуатации линии.
