Контроль режимов газоснабжения и учёта расхода газа ИНДЕЛ

Система предназначена для использования в газораспределительных областных и городских организациях.

Система Контроля режимов газоснабжения и учета расхода газа предназначена для непрерывного мониторинга заданных параметров газоснабжения  на объектах газораспределительных организаций таких как ГРС, ГРП, ШРП, газовые колодцы, оконечные точки газораспределительной системы и передачей аварийных сообщений при выходе контролируемых  параметра за границы допустимого.

Особенности системы:

• Автономная работа контроллеров 1708 .1 без внешнего питания более 6 месяцев (при наличии солнечной батареи - не ограниченный)
• Контроль режимов газоснабжения.
• Учет расхода газа.
• Работа с различными типами приборов учета различных производителей
• Объединение существующих у Заказчика систем учета, контроля и управления в единое информационное пространство.
• Полное соответствие международным промышленным стандартам передачи данных – OPC, МЭК 61870-5-104.
• Возможность подключения внешних приборов контроля загазованности.

Основные функции системы:

В рамках системы контроля режимов газоснабжения и учета расхода газа осуществляется дистанционный контроль следующих технологических параметров:

Аналоговые сигналы (телеизмерение)

• входное давление газа;
• выходное давление газа;
• перепад давления на фильтре;
• контроль температуры воздуха или теплоносителя.
• защитный потенциал на газопроводе.
• контроль давления в тупиковых точках газопровода.

• контроль доступа в ГРП (открытие дверей технологических помещений);
• загазованность помещений ГРП;
• контроль аварии датчика загазованности;
• контроль наличия напряжения питания 220 вольт;
• контроль понижения температур.

• электроприводами задвижек либо эл. клапанов;
• устройствами звуковой сигнализации;
• освещением.

Наряду с контролем технологических параметров предусмотрена возможность подключения различных вычислителей расхода газа (интерфейс RS232/RS485).

Состав системы:

Система и ее составляющие выпускаются в соответствии с ТУ РБ 14590353.001-99 "Система сбора информации телеметрической ИНДЕЛ" Система объединяет множество территориально распределенных узлов газоснабжения в единую информационную сеть. Каждый узел в данной сети (удаленный терминал) оснащен счетчиком расхода газа и соответствующим телеметрическим оборудованием. Совокупность удаленных терминалов связывается в единую сеть посредством различных каналов связи, в качестве которых могут использоваться проводные линии, радиоканал и GSM/GPRS-связь. Информация с каждого отдельного удаленного терминала передается на диспетчерский терминал, где протоколируется, архивируется и отображается на экране АРМ диспетчера.

В состав системы телеметрии входит роутер подключаемый  к сети Ethernet предприятия или напрямую к АРМ диспетчера с установленным соответствующим программным обеспечением, и позволяет производить обмен данными с удаленными объектами. Непосредственно на объектах устанавливаются удаленные терминалы (RTU) на основе промышленных контролеров ИНДЕЛ (1708,1708.1,1734,1708.2 и и другие).

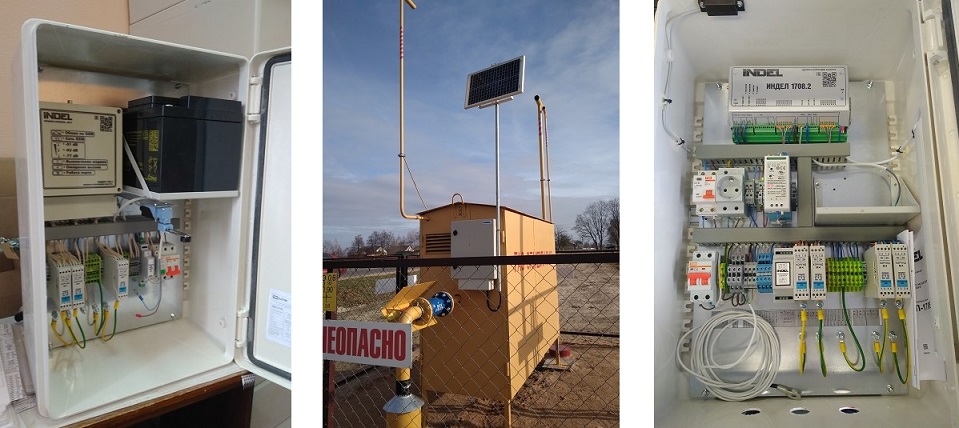

Любой газораспределительный объект (ГРС, ГРП, ШРП, газовые колодцы, оконечные точки газораспределительной системы) может быть оснащен удаленным терминалом (RTU) на базе промышленного контроллера ИНДЕЛ. Наряду с контроллерами ИНДЕЛ в состав RTU входит блок бесперебойного питания, при необходимости модуль бесперебойного питания датчиков (24В), а также модуль измерения температуры.

Шкафные регуляторные пункты (ШРП) и газовые колодцы, как правило, не имеют стационарного питания и поэтому установить на них систему контроля параметров с передачей данных на диспетчерский пункт всегда проблематично. Для такого рода объектов ЗАО “ИнДелКо” разработан контроллер ИНДЕЛ 1708.1 с автономным питанием. Контроллер выполнен на специальной элементной базе с минимальным электропотреблением и предназначен для контроля аварийного состояния параметров и работает от аккумуляторной батареи постоянного тока, обеспечивая контроль и передачу параметров в течение более 6 месяцев. В контроллер встроен GSM модем, который обеспечивает передачу данных GSM в режиме CSD. Все основное время контроллер находится в «спящем» состоянии с целью минимизации энергопотребления.

Пробуждается он либо от срабатывания датчиков, либо по таймеру, сконфигурированному в настройках контроллера. В этом случае на объекте устанавливаются электроконтактные датчики давления и температуры, на которых задаются предельные значения параметров. При переходе параметра через установленное значение, сигнал от контакта датчика поступает на контроллер и «пробуждает» его. На диспетчерский пункт передается сообщение о срабатывании соответствующего датчика. Наряду с контролем телеметрических данных предусмотрена возможность получения информации от различных интеллектуальных устройств (вычислителей).

Программное обеспечение диспетчерского центра

Для визуализации и контроля управляемых процессов в системе контроля режимов газоснабжения и учета расхода газа использован SCADA- пакет WIZCON, установленный на ПК диспетчерского терминала.

С помощью ПО Wizcon предоставляется визуализация контролируемого района и журнал аварийных сообщений.

Если на каком-либо ГРП, ШРП и т.д. происходит авария (событие выхода контролируемого параметра за границы допустимого) «значок» с изображением этого объекта изменяет свой цвет, начинает пульсировать. Более подробную информацию о рабочих диапазонах контролируемых параметров можно получить, перейдя на следующую мнемосхему для каждого ГРП. Все изменения контролируемых параметров фиксируются в архив и при необходимости могут быть предоставлены в виде журнала событий или графика изменений параметров.

В случае возникновения нештатной ситуации (аварии, выхода значения параметра за рабочий диапазон, открытия двери и т.п.) на экране появляется аварийное окно, сопровождаемое звуковым сигналом.

Для получения информации с различных типов узлов учета,(газа электроэнергии, тепловой энергии, расхода воды) используется программное обеспечение «Диспетчер».

"Система сбора информации телеметрической ИНДЕЛ" реализована в качестве системы контроля режимов газоснабжения и учета расхода газа в РУП "Мингаз", "Минскоблгаз", "Гроднооблгаз", "Брестоблгаз", "Гомельоблгаз", "Могилевоблгаз".
