Тороидальный трансформатор: что это такое, чем отличается от «классического» и где применяется в промышленности

Тороидальный трансформатор — это силовой трансформатор с кольцевым (кольцевидным) магнитопроводом, вокруг которого равномерно намотаны обмотки.  Такая геометрия даёт замкнутый магнитный путь без «углов» и воздушных зазоров, что снижает потери в сердечнике, уменьшает поле рассеяния и позволяет делать устройство более компактным и малошумным по сравнению с традиционными трансформаторами на Ш‑, П‑ или EI‑сердечниках.

Что такое тороидальный трансформатор и как он устроен

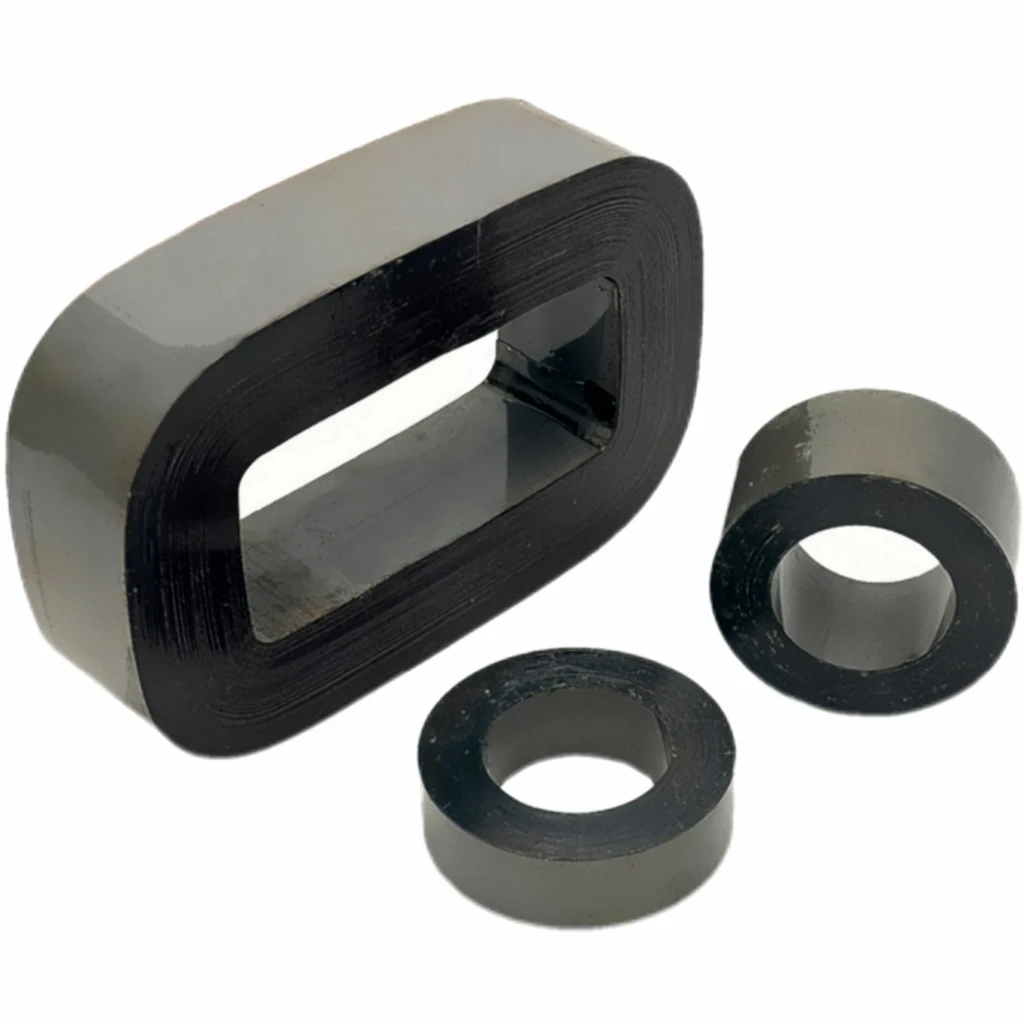

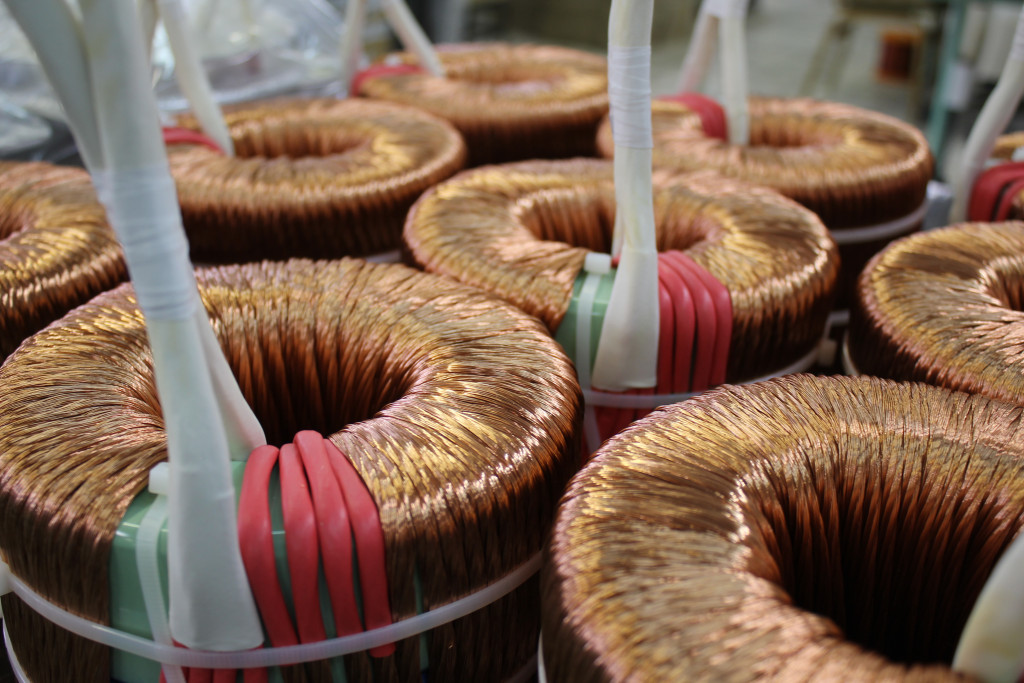

В основе тороидального трансформатора лежит кольцевой магнитопровод — тор, выполненный из лент электротехнической стали, нанокристаллических или других магнитомягких материалов, свёрнутых в сплошное кольцо.  На этот сердечник равномерно по окружности наматывают первичную и вторичную обмотки, как правило, с минимальными воздушными промежутками между витками и сердечником.

Ключевые особенности конструкции:

- Замкнутый магнитный путь

  В отличие от Ш‑ и EI‑сердечников, где магнитный поток проходит через углы и стыки пластин, тороидальный сердечник представляет собой непрерывное кольцо.  Это уменьшает длину магнитного пути, снижает потери на гистерезис и вихревые токи и позволяет работать при более высокой магнитной индукции.

- Равномерная намотка по кругу

  Обмотки распределены вокруг всего тора, что обеспечивает хорошее сцепление магнитного потока с проводниками, уменьшает рассеяние и даёт более плотную компоновку.

- Меньшее поле рассеяния

  Благодаря замкнутому магнитному контуру основная часть потока остаётся внутри сердечника, а внешнее поле значительно ниже, чем у «классических» трансформаторов.  Это важно для аппаратуры с чувствительной электроникой и строгими требованиями по ЭМС.

Для промышленного заказчика тороидальный трансформатор означает более высокое соотношение мощности к габаритам, меньший нагрев при той же нагрузке и, при корректном проектировании, более длительный ресурс из‑за снижения тепловых и механических нагрузок.

Чем тороидальный трансформатор отличается от «классического»

Под «классическим» обычно понимают трансформаторы на Ш‑, П‑, EI‑ или аналогичных стержневых/броневых сердечниках из шихтованной стали. Сравнение с ними чаще всего и проводят.

Главные отличия:

1. Эффективность и потери

Тороидальные трансформаторы имеют более высокий КПД за счёт:

- меньшей длины магнитного пути и отсутствия угловых участков;

- более равномерного распределения магнитного потока;

- лучшего магнитного сцепления с обмотками.

По данным отраслевых обзоров, тороидальные трансформаторы обычно достигают эффективности порядка 90–95% и выше, тогда как трансформаторы на EI‑сердечнике часто имеют КПД ниже 90%.  Для промышленного применения это означает меньший нагрев и меньшие потери электроэнергии при той же передаваемой мощности.

2. Габариты и масса

Благодаря возможности работать при более высокой магнитной индукции и более плотной намотке тороидальные трансформаторы:

- могут быть до 30-50% компактнее и легче аналогичных по мощности трансформаторов на классических сердечниках;

- удобнее для установки в ограниченном пространстве шкафов управления и встроенной аппаратуры.

3. Уровень шума и вибрации

Замкнутый магнитный путь и отсутствие свободных пластин уменьшают магнитострикционные деформации и вибрации:

- тороидальные трансформаторы заметно тише, зачастую это отмечается как одно из ключевых преимуществ;

- низкий уровень гудения особенно востребован в медицинском, лабораторном и аудио‑оборудовании, а также в шкафах управления, расположенных вблизи рабочих мест.

4. Поле рассеяния и ЭМС

Тороидальный сердечник практически замыкает магнитный поток внутри себя:

- внешние магнитные поля и утечка потока у тороидальных трансформаторов значительно ниже, чем у классических;

- это уменьшает влияние на чувствительную электронику, приборы измерения, интерфейсные цепи.

5. Сложности и ограничения

При всех преимуществах есть и особенности:

- более высокие пусковые токи (иногда заметно выше, чем у EI‑трансформаторов той же мощности) из‑за низких потерь и высокой индукции в момент включения;

- более высокая цена при небольших и средних объёмах из‑за сложной намотки и требований к материалу;

- сложность перемотки и ремонта: намотка выполняется «через кольцо», что без специализированного оборудования трудозатратно.

Поэтому выбор между тороидальными и «классическими» трансформаторами в промышленности обычно основан на балансе: эффективность/габариты/шум против стоимости, пусковых токов и особенностей производства.

 Где применяется тороидальный трансформатор в промышленности

Благодаря компактности, высокой эффективности и низкому уровню помех тороидальный трансформатор всё шире применяется в промышленной и околопромышленной технике.

Ключевые направления:

1. Шкафы управления и промышленная автоматика

В системах управления станками, линиями, упаковочным и процессным оборудованием тороидальные трансформаторы используют:

- для питания контроллеров, модулей ввода‑вывода, датчиков и исполнительных устройств;

- там, где важны компактность, низкий нагрев внутри шкафа и минимальное влияние на чувствительные цепи управления.

2. Источник питания промышленной и лабораторной электроники

Тороидальные трансформаторы применяются в:

- лабораторных блоках питания, источниках питания измерительной техники и контрольно‑измерительных стендов;

- промышленной электронике, где требуется несколько вторичных напряжений с хорошей стабилизацией и гальванической развязкой.

Благодаря низкому полю рассеяния они меньше влияют на точность измерительных цепей и устойчивость цифровых модулей.

3. Медицинская техника и оборудование с повышенными требованиями к шуму и ЭМС

В медицинских приборах, устройствах диагностики и лабораторных установках тороидальный трансформатор ценят за:

- сниженную вероятность влияния на чувствительные датчики и электронные блоки;

- низкий акустический шум;

- возможность компактного размещения в корпусах аппаратуры.

4. Системы промышленного энергоснабжения и резервного питания

В системах UPS, инверторах, шкафах резервного питания и распределительных модульных системах тороидальные трансформаторы используют:

- для трансформации и развязки в низко- и среднечастотных инверторах;

- для питания цепей управления и нагрузки с ограниченным пространством.

5. Специализированные решения и кастомные проекты

Во многих случаях стандартных изделий недостаточно, и производство тороидальных трансформаторов под заказ становится частью проектного решения.

Такие трансформаторы разрабатывают для:

- встраивания в серийное оборудование с жёсткими габаритными ограничениями;

- работы в расширенном температурном диапазоне, при вибрациях или в специфической среде;

- выдачи нескольких вторичных напряжений для разных подсистем в одном корпусе.

Для машиностроителей и интеграторов это удобный способ получить «готовый функциональный модуль» вместо набора отдельных трансформаторов и БП.

Когда имеет смысл рассматривать тороидальный трансформатор на этапе ТЗ

На этапе формирования технического задания инженер и закупщик могут целенаправленно указать использование тороидального трансформатора, если важны:

- Снижение габаритов и массы шкафа, устройства или модуля при заданной мощности.

- Снижение уровня шума вблизи рабочих мест, в лаборатории, медцентре или офисной части производства.

- Минимизация поля рассеяния и помех для чувствительной электроники, измерительных цепей, интерфейсов.

- Повышение эффективности и уменьшение нагрева, когда внутри шкафа критичен тепловой баланс и сложен отвод тепла.

В таких проектах имеет смысл сразу заложить в ТЗ формулировки вида:

- «использовать тороидальный трансформатор с индуктивными и габаритными параметрами…»

- «допускается применение тороидальных трансформаторов при условии обеспечения…»

и далее описать требуемые электрические, тепловые и механические характеристики.

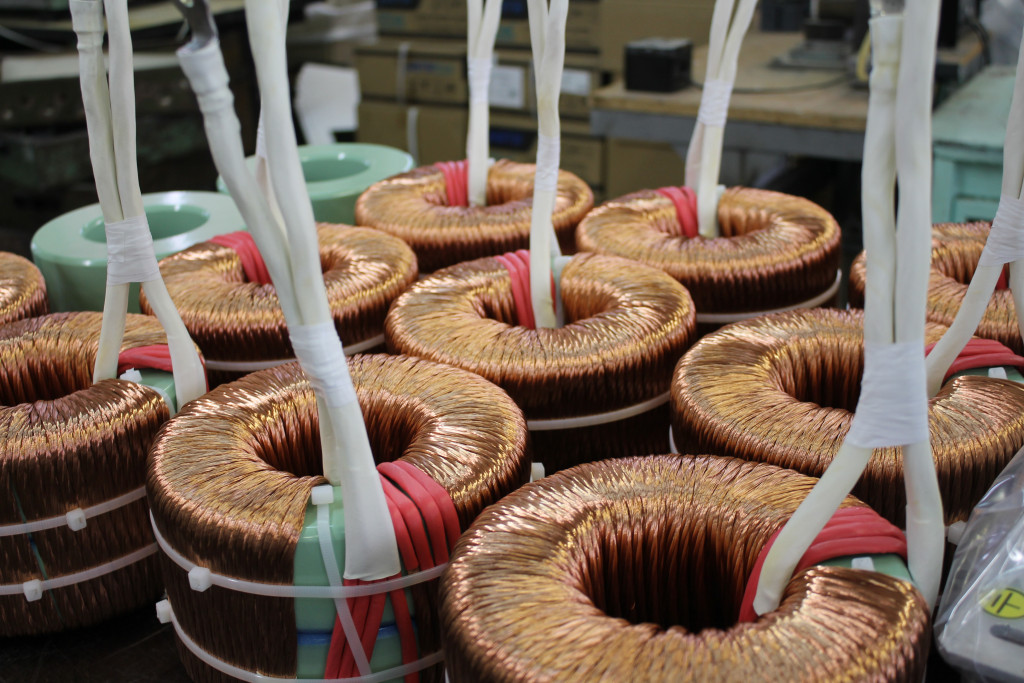

Роль специализированного производства тороидальных трансформаторов

Так как тороидальные трансформаторы чувствительны к качеству сердечника, технологии намотки и пропитки, выбор поставщика и завода по производству тороидальных трансформаторов для промышленного применения критичен.

От производителя важно:

- наличие опыта в проектировании для конкретных отраслей (автоматика, медтехника, измерительная техника, силовые системы);

- возможность выпуска серии и изделий под заказ с учётом габаритов, теплового режима, требований по ЭМС и надёжности;

- наличие испытательного оборудования для проверки нагрева, потерь, изоляции и ЭМС.

Для заказчика работа с таким заводом позволяет получить не просто «трансформатор из каталога», а часть законченного решения, оптимизированного по размерам, тепловому режиму и стоимости владения.
