Характеристики
Напряжение, В | 230 |
Мощность, Вт | 5 |
Ширина, мм | 40 |
Высота, мм | 100 |
Длина, мм | 135 |
Вес, кг | 0.4 |
Панель сигнальная изготавливается по ТУ BY 190615254.001-2010.
Для установки прибора в панели вырубить окно размером 124×89 мм.

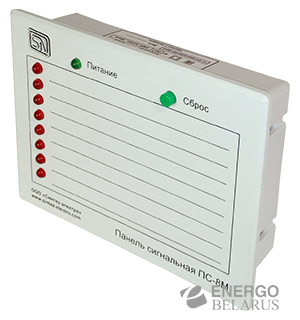

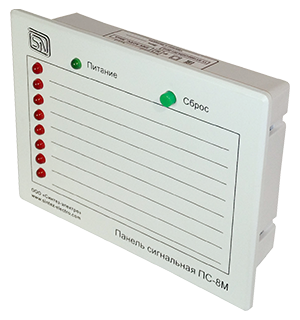

Панель сигнальная ПС-8М предназначена для индикации аварийных и других сигналов в технологическом оборудовании. Индикация обеспечивается путём формирования световых и звуковых сигналов после фиксирования входного воздействия и после его окончания, а также замыканием контактов выходного реле, которые замыкаются также при нарушении питания и внутренних отказах. Панель имеет семь независимых каналов индикации, встроенный звуковой излучатель и один выходной релейный сигнал типа «сухой контакт».
Панель сигнальная обеспечивает сохранение информации о зафиксированных сигналах при отключении питания и возобновляет их индикацию после восстановления питания. Последний из зафиксированных сигналов отображается мигающим световым сигналом. Фиксация входного воздействия производится с выдержкой времени в пределах 0,005–30 секунд. Выдержка времени устанавливается для каждого канала индивидуально при изготовлении или после установки. Также устанавливается время звукового сигнала и время удержания выходных контактов в замкнутом состоянии в пределах от 0,5 секунды до непрерывного. Сброс индикации производится оператором, путём нажатия кнопки «Сброс». Исправная работа панели отображается свечением зелёного индикатора «Питание», который гаснет как при нарушении питания, так и при внутренних отказах.
Панель передаёт информацию о состоянии своих индикаторов прикреплённым операторам посредством SMS-сообщений сотовой связи и, при необходимости, на аналогичный диспетчерский прибор. Нажатие на кнопку «Сброс» в диспетчерском режиме панели квитирует только звуковой сигнал, а световая индикация сохраняется до квитирования аварии на передающей панели.
Входные сигналы могут подаваться от цепей релейной защиты и автоматики. Сечение проводников, присоединяемых к панели, не должно превышать 4 мм².
Основные технические данные | |
---|---|
Конструктивное исполнение | щитовой блок |
Напряжение питания | =230, ~230 В |
Допустимые отклонения напряжения питания | −15...+10 % |
Потребляемая мощность, не более | 5 Вт |
Порог срабатывания входов | 100–150 В |
Частота входного сигнала, не более | 150 Гц |
Входное сопротивление | 90–110 кОм |
Вид связи | GSM |
Вид передаваемых сообщений | SMS |
Коммутируемый ток релейного выхода при ~220 В, 50 Гц | 3 А |
Степень защиты по ГОСТ 14254-96– со стороны фасада | IP00 IP21 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | II |
Условия эксплуатации:
Файлы для скачивания

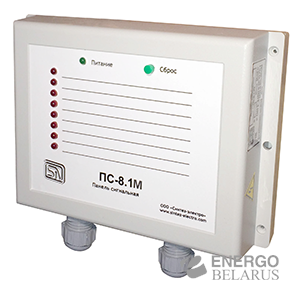

Паспорт ПС-8.1М 277.7 ??
Паспорт ПС-8М 277.5 ??
