Датчик влажности и температуры показывающий ДВТП-24М
Характеристики
| Напряжение, В | 9-15 |
| Ток, А | 0.025 |
| Масса, кг | 0.11 |
| Ширина, мм | 65 |
| Высота, мм | 45 |
| Длина, мм | 150 |
| Диапазон измерения влажности, % | 5-95 |
| Диапазон измерения температуры, °C | +5...+50 |
Назначение
Датчик влажности и температуры показывающий ДВТП-24М предназначен для дистанционного технологического контроля влажности и температуры в помещении.
Конструкция, монтаж и подключение

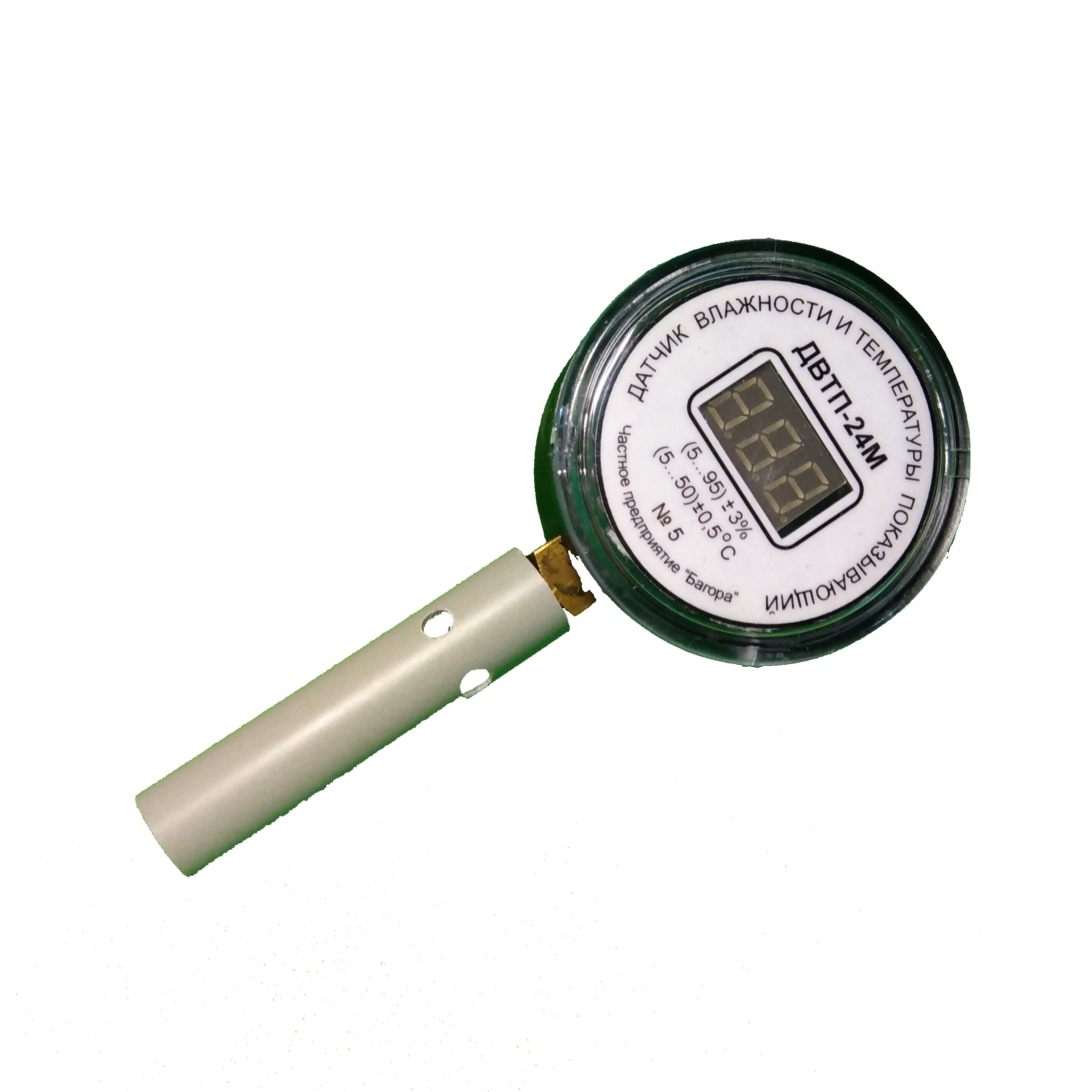

Конструктивно датчик влажности и температуры выполнен в пластмассовом цилиндрическом корпусе с прозрачной передней крышкой, защищающей лицевую панель, на которой расположено цифровое трехразрядные табло. К нижней части корпуса крепится пластиковая трубка, в которой расположены сенсоры влажности и температуры. Эта трубка одновременно служит гайкой для фиксации датчика на кронштейне, который служит для крепления датчика на вертикальной поверхности.
С тыльной стороны датчика расположена розетка (6P6C) на 6 контактов, из которых используются 4 центральные. Через контакты 2 (+12V) и 3 (GND) к датчику подводится питание, через контакты 4 (В) и 5 (А) производится съем кодов измеряемых параметров посредством интерфейса RS-485.
Линии питания и данных защищены от неправильной полярности подключения и от перегрузки по напряжению в пределах от -15В до +15В. Для подключения датчика к линиям питания и передачи данных используется вилка RJ11 (6P4C) и кабель типа UTP 2x2x0,52.
Дополнительные технические характеристики
| Погрешность измерения температуры, °C | ±0.5 |
| Погрешность измерения влажности, % | ±3 |
| Интерфейс для связи с внешним контроллером | RS-485 |
| Протокол информационного обмена | MODBUS |
| Длина кабеля, соединяющего выносной сенсор температуры с модулем электронным, м | 0.8 |
| Максимальная лина линии связи, м | 10 |
| Уход показаний влажности в год, % | 0.5 |
