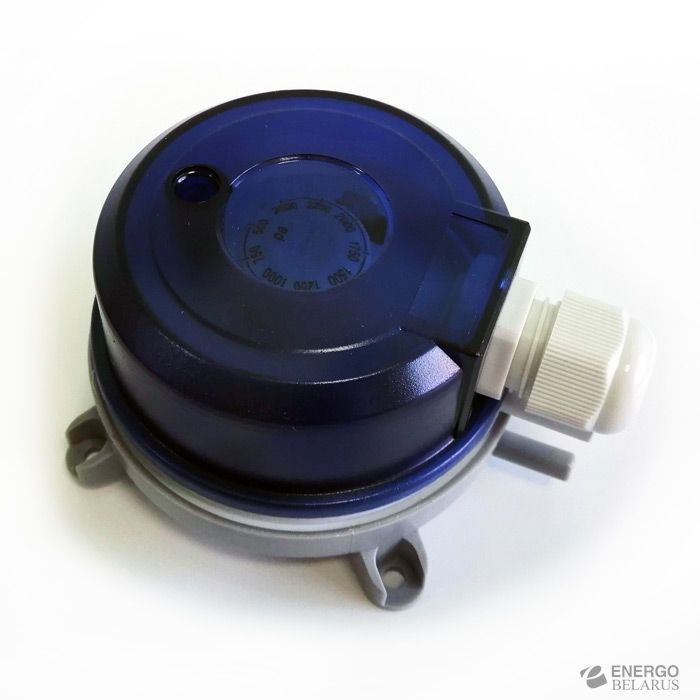

Реле перепада давления SR

Датчик-реле дифференциального давления (прессостат, дифференциальное реле давления) применяется для:

• контроля работы вентиляторов в системах вентиляции и кондиционирования воздуха
• контроля загрязненности фильтров
• контроля давления в вентиляционных каналах
• контроля противопожарных клапанов
• защиты от обмерзания теплообменников

Реле перепада давления

Для мгновенного воздействия на параметры электрической цепи (коммутации) в следствии изменения внешних условий используется реле перепада давления. Изделие  реагирует на разность двух давлений воздуха или неагрессивных газов, с температурой до 85º С.

Принцип работы и область применения

При появлении разности в давлениях газов, подаваемых на диафрагму с помощью подсоединенных капилляров, происходит деформация диафрагмы. Диафрагма изготовлен из силикона и при деформации замыкает однополюсный перекидной контакт реле (SPDT). В результате цепь замыкается и подается  информация о низком или высоком перепаде давления. Сигнализация о сбое в работе поступает на пульт управления или регулирующий орган.

Датчик-реле давления предназначен для контроля и поддержания заданной величины перепада давления. Изделие применяется в системах подачи газообразных сред для  промышленных и других объектов, в том числе и в сфере ЖКХ.

В системах вентиляции и кондиционирования реле перепада давления воздуха используется для регулировки напора подаваемого воздуха в случае резкого изменения перепада давления от заданного. Такой сбой может наступить в случае засоренности воздушного фильтра или поломки вентилятора. Также датчик дифдавления может использоваться для контроля обмерзания теплообменников и срабатывания воздушных клапанов и заслонок.
