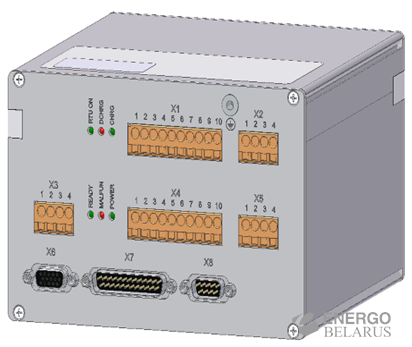

Модуль управления для вакуумных выключателей (CM_15)
- Розница
- Опт
- Под заказ Проверено
Код товара: 221-789-5
Заказать Заказать звонокe-mail:
info@minsk.tavrida.ru
Характеристики
| Длина, мм | 108 |
| Ширина, мм | 165 |
| Высота, мм | 165 |
Модуль управления предназначен для:
- управления коммутационным модулем;
- реализации функции РЗА;
- реализации функции счётчика электроэнергии;
- реализации функций управления и сигнализации через дискретные входы/выходы и по протоколам передачи данных.
Технические параметры:
| Оперативное питание | |
| Номинальная частота, Гц | 50 |
| Рабочий диапазон частот, Гц | 45 – 65 |
| Тип оперативного тока | AC, DC |
| Диапазон рабочих напряжений, В | 85 – 265 |
| Время готовности после подачи питания, с, не более | 10 |
| Время сохранения работоспособности при отсутствии оперативного питания, включая провалы напряжения, с, не менее | 10 |
| Электрическая прочность изоляции | |
| Электрическая прочность изоляции цепей с рабочим напряжением более 60 В | 2000 В, 50 Гц, |
| 1 мин | |
| Сопротивление изоляции между независимыми цепями и каждой независимой цепью и корпусом, МОм / при напряжении, В, не менее | 100 / 500 |
| Выдерживаемое напряжение грозового импульса, кВ | 5 |
| Метрологические характеристики | |
| Класс точности измерения активной энергии прямого и обратного направления по ГОСТ Р 56750‑2015 | 0,5S |
| Класс точности измерения реактивной энергии прямого и обратного направления по ГОСТ Р 56750‑2015 | 1 |
| Стартовое напряжение сигнала тока (чувствительность) UIст при измерении активной энергии по ГОСТ Р 56750‑2015, мВ | 0,001∙UIном |
| Стартовое напряжение сигнала тока (чувствительность) UIст при измерении реактивной энергии по ГОСТ Р 56750‑2015, мВ | 0,002∙UIном |
| Абсолютная погрешность хода часов в сутки, с | ±1 |
| Номинальный сигнал напряжения UUном, мВ | 192/√3, 1120/√3 |
| Диапазон сигналов напряжения (от UUмин до UUмакс), мВ | 144/√3 – 1417,5/√3 |
| Коэффициент датчика напряжения kДН, мВ/кВ | 32 |
| Диапазон коэффициентов датчиков напряжения (от kДНмин до kДНмакс), мВ/кВ | 30 – 35 |
| Номинальный сигнал тока UIном, мВ | 150 |
| Диапазон сигналов тока (от UIмин до UIмакс), мВ | 1,485 – 5817,6 |
| Коэффициент датчика тока kДТ, мВ/А | 3 |
| Диапазон коэффициентов датчиков тока (от kДТмин до kДТмакс), мВ/А | 2,97 – 3,03 |
| Номинальное активное сопротивление по входу напряжения, МОм | 1 |
| Номинальное реактивное сопротивление по входу напряжения, нФ | 1 |
| Номинальное активное сопротивление по токовому входу, МОм | 0,2 |
| Номинальное реактивное сопротивление по токовому входу, нФ | 10 |
| Основная абсолютная погрешность хода встроенных часов, с/сут | ±1 |
| Основная абсолютная погрешность измерения частоты переменного тока, Гц | ±0,01 |
| Электромагнитная совместимость | |
| Устойчивость к электростатическим разрядам по ГОСТ 30804.4.2-2013 (порт корпуса), степень жёсткости (критерий функционирования) | 3(А) |
| Устойчивость к радиочастотному электромагнитному полю по ГОСТ 30804.4.3-2013 (порт корпуса), степень жёсткости (критерий функционирования) | 3(А) |
| Устойчивость к наносекундным импульсным помехам по ГОСТ 30804.4.4-2013, степень жёсткости (критерий функционирования) | |
| · сигнальные порты соединения с высоковольтным оборудованием и линиями связи, порты электропитания переменного и постоянного тока, порт функционального заземления | 4(А) |
| · сигнальные порты полевого и локального соединения | 3(А) |
| Устойчивость к микросекундным импульсным помехам большой энергии по ГОСТ 51317.4.5-99, степень жёсткости (критерий функционирования) | |
| · сигнальные порты соединения с высоковольтным оборудованием и линиями связи, порты электропитания переменного | |
| o по схеме «провод - провод» | 3(А) |
| o по схеме «провод - земля» | 4(А) |
| · сигнальные порты полевого и локального соединения, порты электропитания постоянного тока | |
| o по схеме «провод - провод» | 2(А) |
| o по схеме «провод - земля» | 3(А) |
| Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями 0,15 – 80 МГц по ГОСТ 51317.4.6-99, степень жёсткости (критерий функционирования) | 3(А) |
| Устойчивость к колебательным затухающим помехам по ГОСТ Р 51317.4.12-99 | |
| · Повторяющиеся колебательные затухающие помехи | |
| o cигнальные порты соединения с высоковольтным оборудованием и линиями связи; порты электропитания переменного и постоянного тока | 3(A) |
| o cигнальные порты полевого соединения | 2(A) |
| · Повторяющиеся колебательные затухающие помехи | |
| o cигнальные порты соединения с высоковольтным оборудованием и линиями связи; порты электропитания переменного и постоянного тока | 4(A) |
| o cигнальные порты полевого соединения | 3(A) |
| Эмиссия радиопомех (порт корпуса) по ГОСТ 30805.22-2013, класс устройства | А |
| Устойчивость к магнитному полю промышленной частоты (порт корпуса) по ГОСТ Р 50648-94, степень жёсткости (критерий функционирования) | 5(A) |
| Устойчивость к импульсному магнитному полю (порт корпуса) по ГОСТ 50649-94, степень жёсткости (критерий функционирования) | 4(A) |
| Устойчивость к затухающему колебательному магнитному полю (порт корпуса) по ГОСТ 50652-94, степень жёсткости (критерий функционирования) | 5(A) |
| Устойчивость к кондуктивным помехам (сигнальные порты (кроме локальных соединений), порты электропитания постоянного тока) в полосе частот от 0 до 150 кГц по ГОСТ 51317.4.16-2000, степень жёсткости (критерий функционирования) | 4(A) |
| Дискретные входы | |
| Количество, шт. | 2 |
| Импульс режекции, мкКл, не менее | 200 |
| Напряжение на разомкнутом входе, В | 30 |
| Ток при замыкании входа, А, не менее | 0,05 |
| Регулировка времени срабатывания входа (шаг), мс | 0-20 (1) |
| Шаг регулировки, мс | 1 |
| Дискретные выходы | |
| Количество, шт. | 2 |
| Номинальный ток (AC, DC), А | 16 |
| Мощность переключения (AC), ВА | 4000 |
| Мощность переключения (DC), Вт | 90 |
| Ресурс (AC, DC), ВО | 9000 |
| Часы реального времени | |
| Питание | Независимое |
| Срок службы встроенной батареи, лет | 20 |
| Энергонезависимая память | |
| Длительность сохранения информации при отключенном питании, лет, не менее | 30 |
| Телеметрические порты | |
| Тип интерфейса порта Ethernet | RJ-45 |
| Скорость порта Ethernet | 100 Мбит/с |
| Тип интерфейса порта RS-232/RS-485 | DB9M |
| Скорость порта RS-485 | 300-115200 бод |
| Массогабаритные характеристики | |
| Масса, кг | 1,8 |
| Габариты, ШхВхГ, мм | 165х165х108 |
