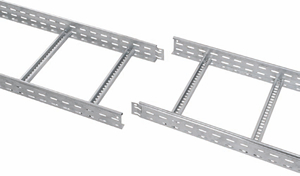

Лестничные металлические лотки из оцинкованной стали используются в монтаже трасс для прокладки проводов и кабелей при выполнении открытых электропроводок и открытой прокладки кабельных линий на промышленных и гражданских объектах.
Лестничные лотки изготавливаются из рулонной холоднокатанной стали, оцинкованной горячим способом в агрегатах непрерывного цинкования (ГОСТ 14918-80).
- Материал: сталь, оцинкованная по методу Сендзимира (масса цинкового покрытия до 200 г/м2)
- Цвет: белый
- Гарантия на покрытие: защита от сквозной коррозии до 10 лет при соблюдении условий эксплуатации
- Климатическое исполнение — для климатической зоны УХЛ1: диапазон рабочих температур —70°¸+40°С при влажности 85% — для климатической зоны УХЛ2: диапазон рабочих температур —70°¸+45°С при влажности 70%
- Область применения: на улице и внутри производственных, торговых, офисных и нежилых помещений
- Высокая несущая способность лестничных лотков позволяет прокладывать тяжелые кабельные линии с нагрузкой более 600 кг/м.
- Открытый способ прокладки кабельных линий с помощью металлических лестничных лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
- Универсальный разъем «папа-мама» позволяет осуществлять монтаж кабельной трассы как непосредственно продольно встык, так и внахлест сбоку за счет новой симметричной конструкции.
- Трубчатая форма замка значительно улучшает прочностные характеристики лотков IEK®.
- Ассортимент типоразмеров лотков и аксессуаров позволяет спроектировать кабельную трассу любой степени сложности, используя разные типы лотков.
|
Наименование
|
Длина
L, мм
|
Высота
H, мм
|
Ширина
В, мм
|
Толщина лонжерона, мм
|
Вес,
кг/м
|
Кол-во в упак., м
|
Артикул
|
|
Лоток лестничный 50×200×3000, 1,2 мм
|
3000
|
50
|
200
|
1,2
|
2,37
|
6
|
LLK1-050-200
|
Лоток лестничный 50×300×3000, 1,2 мм
|
3000
|
50
|
300
|
1,2
|
2,57
|
6
|
LLK1-050-300
|
Лоток лестничный 50×400×3000, 1,2 мм
|
3000
|
50
|
400
|
1,2
|
2,77
|
6
|
LLK1-050-400
|
Лоток лестничный 50×500×3000, 1,2 мм
|
3000
|
50
|
500
|
1,2
|
2,97
|
6
|
LLK1-050-500
|
Лоток лестничный 50×600×3000, 1,2 мм
|
3000
|
50
|
600
|
1,2
|
3,2
|
6
|
LLK1-050-600
|
|
Лоток лестничный 80×200×3000, 1,2 мм
|
3000
|
80
|
200
|
1,2
|
2,77
|
6
|
LLK1-080-200
|
Лоток лестничный 80×300×3000, 1,2 мм
|
3000
|
80
|
300
|
1,2
|
2,97
|
6
|
LLK1-080-300
|
Лоток лестничный 80×400×3000, 1,2 мм
|
3000
|
80
|
400
|
1,2
|
3,17
|
6
|
LLK1-080-400
|
Лоток лестничный 80×500×3000, 1,2 мм
|
3000
|
80
|
500
|
1,2
|
3,37
|
6
|
LLK1-080-500
|
Лоток лестничный 80×600×3000, 1,2 мм
|
3000
|
80
|
600
|
1,2
|
3,6
|
6
|
LLK1-080-600
|
|
Лоток лестничный 100×200×3000, 1,2 мм
|
3000
|
100
|
200
|
1,2
|
4,17
|
6
|
LLK1-100-200
|
Лоток лестничный 100×300×3000, 1,2 мм
|
3000
|
100
|
300
|
1,2
|
4,37
|
6
|
LLK1-100-300
|
Лоток лестничный 100×400×3000, 1,2 мм
|
3000
|
100
|
400
|
1,2
|
4,57
|
6
|
LLK1-100-400
|
Лоток лестничный 100×500×3000, 1,2 мм
|
3000
|
100
|
500
|
1,2
|
4,77
|
6
|
LLK1-100-500
|
Лоток лестничный 100×600×3000, 1,2 мм
|
3000
|
100
|
600
|
1,2
|
5
|
6
|
|
Технические характеристики
- Материал: сталь, оцинкованная по методу Сендзимира (масса цинкового покрытия до 200 г/м2)
- Цвет: белый
- Гарантия на покрытие: защита от сквозной коррозии до 10 лет при соблюдении условий эксплуатации
- Климатическое исполнение — для климатической зоны УХЛ1: диапазон рабочих температур —70°¸+40°С при влажности 85% — для климатической зоны УХЛ2: диапазон рабочих температур —70°¸+45°С при влажности 70%
- Область применения: на улице и внутри производственных, торговых, офисных и нежилых помещений
Преимущества
Лоток лестничный – сварная конструкция, используемая для прокладки кабеля. Состоит из планок, приваренных к боковым бортам.
В стенках лоток лестничный имеет отверстия для присоединения других элементов и держателей. Перфорация обеспечивает надежную фиксацию лотка на подвесах и проводов различными стяжками.
Кабельрост позволяет создать трассы малого веса с прекрасной обзорностью внутреннего содержимого и отличной вентиляцией. Использование изделия исключает образование конденсата.
Кабельрост – отличное средство для укладки проводов с большими нагрузками.
- Высокая несущая способность лестничных лотков позволяет прокладывать тяжелые кабельные линии с нагрузкой более 600 кг/м.
- Открытый способ прокладки кабельных линий с помощью металлических лестничных лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
- Универсальный разъем «папа-мама» позволяет осуществлять монтаж кабельной трассы как непосредственно продольно встык, так и внахлест сбоку за счет новой симметричной конструкции.
- Трубчатая форма замка значительно улучшает прочностные характеристики лотков IEK®.
- Ассортимент типоразмеров лотков и аксессуаров позволяет спроектировать кабельную трассу любой степени сложности, используя разные типы лотков.
- Испытания лестничных лотков показали высокую огнестойкость и сохранность всех характеристик в условиях пожара.
