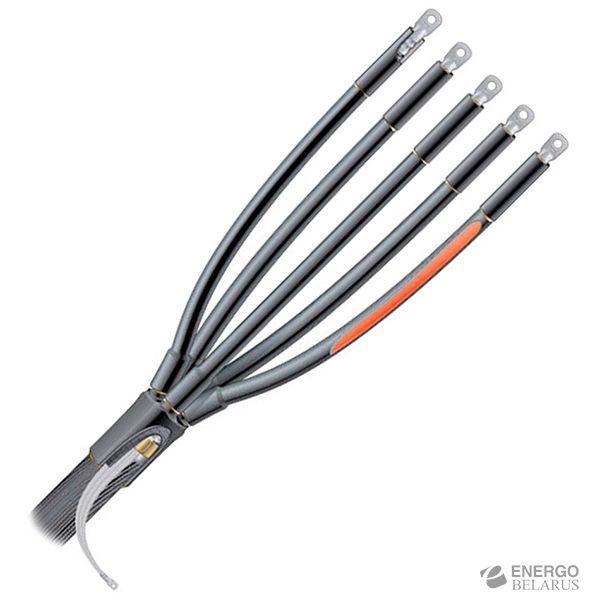

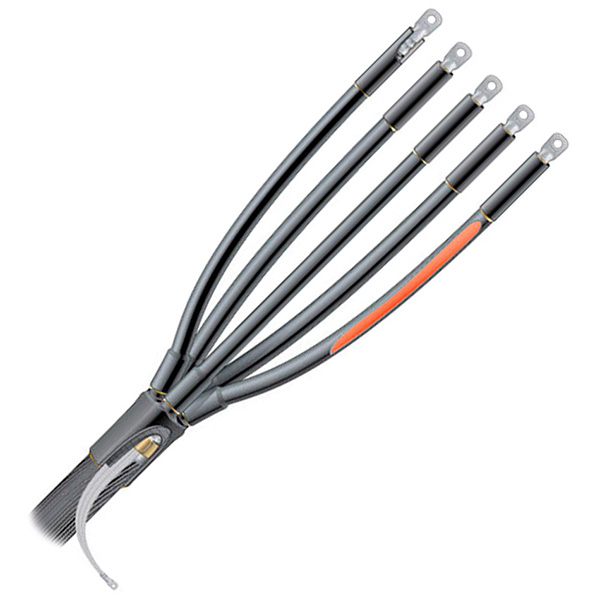

Муфта концевая внутренней (В), наружной (Н) установки для 5-х жильного кабеля с пластмассовой изоляцией на напряжение до 1 кВ
Характеристики
| Изоляция | Пластмасса |
| Количество жил | 5 |
| Температура эксплуатации, °C | -50...+50 |
| Максимальное напряжение, кВ | 1 |
Концевые термоусаживаемые муфты внутренней установки предназначены для оконцевания кабелей на напряжение до 1 кВ. Устанавливаются внутри помещений.
Концевые термоусаживаемые муфты наружной установки предназначены для оконцевания кабелей на напряжение до 1 кВ. Устанавливаются на открытом воздухе, в том числе в качестве мачтовых.
Муфты соединительные изготавливаются по ТУ РБ 490083184.001 – 2004 «Муфты для силовых кабелей на напряжение до 1 кВ термоусаживаемые», соответствуют требованиям ГОСТ 13781.0 – 86. Муфты успешно прошли испытания по ГОСТ 13781.0 – 86 и имеют сертификат соответствия № SSAQ25.1.2.002 МОО «Международная ассоциация качества» – «СовАсК».
Особенности комплектации муфт:
- Концевые муфты для кабеля с пластмассовой изоляцией (с броней и без брони) изготавливают различной комплектации.
- В стандартный комплект (для кабеля без брони) входят термоусаживаемые изделия (поясные манжеты, защитный рукав); наконечники под опрессовку; для бронированного кабеля дополнительно набор непаяного соединения (чулок экранный, пружина прижимная, пластина контактная).
- Возможна комплектация набором для пайки, болтовыми наконечниками.
Диапазон допустимых температур окружающей среды от -50°Cдо +50°C, а также при относительной влажности до 98% и температуре до +35°C.
| Описание | Обозначение |
| Внутренней (В) наружной (Н) установки | |
| для кабеля сеч.от 16 до 240мм2 | 5ПКВТп-16-1; 5ПКВТп-25-1; 5ПКВТп-35-1; 5ПКВТп-50-1;5ПКВТп-70-1; 5ПКВТп-95-1; 5ПКВТп-120-1; 5ПКВТп-150-1;5ПКВТп-185-1; 5ПКВТп-240-1; 5ПКНТп-16-1; 5ПКНТп-25-1; 5ПКНТп-35-1; 5ПКНТп-50-1;5ПКНТп-70-1; 5ПКНТп-95-1; 5ПКНТп-120-1; 5ПКНТп-150-1; 5ПКНТп-185-1; 5ПКНТп-240-1 |
| для бронированного кабеля сеч.от 16 до 240мм2 | 5ПКВТп(бр)-16-1; 5ПКВТп(бр)-25-1; 5ПКВТп(бр)-35-1; 5ПКВТп(бр)-50-1; 5ПКВТп(бр)-70-1; 5ПКВТп(бр)-95-1; 5ПКВТп(бр)-120-1; 5ПКВТп(бр)-150-1; 5ПКВТп(бр)-185-1; 5ПКВТп(бр)-240-1; 5ПКНТп(бр)-16-1; 5ПКНТп(бр)-25-1; 5ПКНТп(бр)-35-1; 5ПКНТп(бр)-50-1; 5ПКНТп(бр)-70-1; 5ПКНТп(бр)-95-1; 5ПКНТп(бр)-120-1; 5ПКНТп(бр)-150-1; 5ПКНТп(бр)-185-1; 5ПКНТп(бр)-240-1 |
| для бронированного кабеля сеч.от 16 до 240мм2 с набором для пайки | 5ПКВТпп(бр)-16-1; 5ПКВТпп(бр)-25-1; 5ПКВТпп(бр)-35-1; 5ПКВТпп(бр)-50-1; 5ПКВТпп(бр)-70-1; 5ПКВТпп(бр)-95-1; 5ПКВТпп(бр)-120-1; 5ПКВТпп(бр)-150-1; 5ПКВТпп(бр)-185-1; 5ПКВТпп(бр)-240-1; 5ПКНТпп(бр)-16-1; 5ПКНТпп(бр)-25-1; 5ПКНТпп(бр)-35-1; 5ПКНТпп(бр)-50-1; 5ПКНТпп(бр)-70-1; 5ПКНТпп(бр)-95-1; 5ПКНТпп(бр)-120-1;5ПКНТпп(бр)-150-1; 5ПКНТпп(бр)-185-1; 5ПКНТпп(бр)-240-1 |
| для кабеля сеч.от 25 до 240мм2 с болтовыми соединителями | 5ПКВТпб(бр)-25/50-1; 5ПКВТпб(бр)-70/120-1; 5ПКВТпб(бр)-150/240-1; 5ПКНТпб(бр)-25/50-1; 5ПКНТпб(бр)-70/120-1; 5ПКНТпб(бр)-150/240-1 |
| для бронированного кабеля сеч.от 25 до 240мм2 с болтовыми соединителями | 5ПКВТпб(бр)-25/50-1; 5ПКВТпб(бр)-70/120-1; 5ПКВТпб(бр)-150/240-1; 5ПКНТпб(бр)-25/50-1; 5ПКНТпб(бр)-70/120-1; 5ПКНТпб(бр)-150/240-1 |
| для бронированного кабеля сеч.от 25 до 240мм2 с болтовыми соединителями (наконечниками) и набором | 5ПКВТпбп(бр)-25/50-1; 5ПКВТпбп(бр)-70/120-1; 5ПКВТпбп(бр)-150/240-1; 5ПКНТпбп(бр)-25/50-1; 5ПКНТпбп(бр)-70/120-1; 5ПКНТпбп(бр)-150/240- 1; |
Структура условного обозначения
муфта для силового кабеля на напряжение до 1 кВ по ТУ РБ 490083184.001 – 2004
