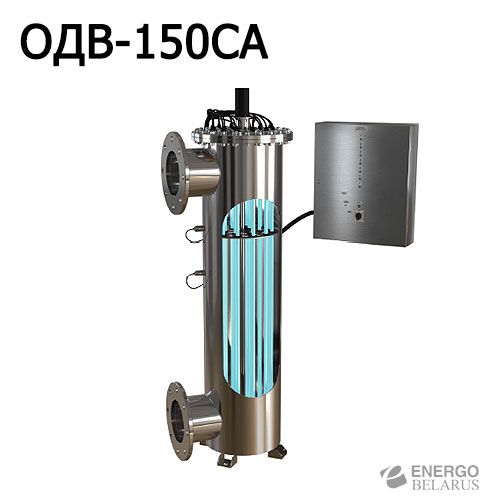

Установки обеззараживания воды ОДВ-150СА

ОДВ-150СА предназначена для обеззараживания бактерицидным УФ облучением питьевой, технологической, морской воды, воды бассейнов, а также очищенных сточных вод.

Установки обеззараживания воды ОДВ-150СА предназначены для обеззараживания ультрафиолетовым излучением воды питьевого назначения и очищенных сточных вод.

Обеззараживающий эффект установки обеспечивается бактерицидным действием ультрафиолетового (УФ) излучения. УФ-лучи, испускаемые ртутно-кварцевой лампой, имеют длину волны 254 нанометра (253,7 нм), вызывают разрушение или дезактивацию ДНК и РНК микроорганизмов (которые являются главной составляющей всех организмов), препятствуя их жизнедеятельности и размножению на генетическом уровне. Это касается не только вегетативных форм бактерий, но и спорообразующих. Лампы выполнены в безозоновом исполнении.

Требования к параметрам очищенных сточной воды ОДВ-150СА:

Доза УФ облучения воды – не менее 30 мДж/cм² при пропускании водой УФ излучения не менее 70% на 1 см.

В соответствии с МУ 2.1.5.732-99 для гигиенической надежности, эксплуатационной и экономической целесообразности УФ излучение должно применяться только для обеззараживания сточных вод, прошедших полную биологическую очистку или доочистку.

Установки обеззараживает очищенную сточную воду в соответствии с указанными требованиями при следующих показателях качества исходной воды:

• БПК 5, не более 10 мг О2 /л
• ХПК, не более 50 мг О2 /л
• Взвешенные вещества, не более 10 мг/л
• Содержание железа, не более 1 мг/л
• Число термотолерантных колиформных бактерий в 1 л, не более 5×106
• Колифаги, не более 5×104 БОЕ/л

• Давление воды на входе установки до 4АТМ
• Потери напора в установке за счет гидравлического сопротивления 0,5 м вд.ст.
• Электропитание 220 В ÷5%, 50Гц
• Производительность 150 м3/час
• Потребляемая мощность 3,7 кВт
• Срок службы УФ лампы 12000 час
• Коэффициент мощности, не менее 0,96
• Количество включений/выключений в течение срока службы, не более 1000
• Корпус установки выполнен из марок нержавеющей стали AISI 304
• Габариты промывочного устройства (ПУ) 500 х 300 х 200мм
• Масса ПУ не более 8 кг

• Температура окружающего воздуха +2 ÷ +35 °С
• Относительная влажность, не более 80% при 25 °С
• Температура обрабатываемой воды +5 ÷ +30 °С

Установка сохраняет работоспособность при вибрационных нагрузках с ускорением 0.5 g и частотой до 25 Гц.

Принцип действия установок обеззараживания воды ОДВ-150СА.

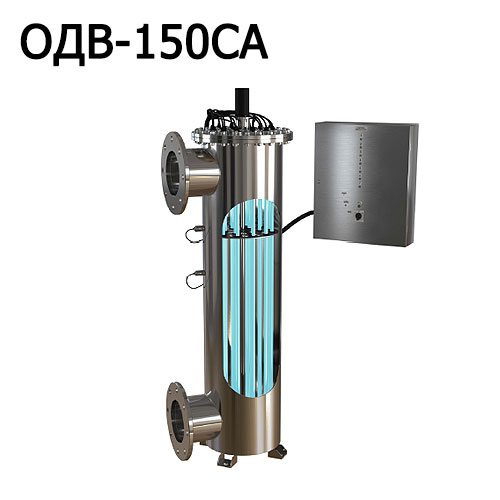

Обеззараживающий эффект установки обеспечивается бактерицидным действием УФ облучения. Вода проходит через цилиндрический металлический корпус (блок обеззараживания), в котором герметично установлены кварцевые кожухи. УФ лампы помещены внутрь кварцевых кожухов, пропускающих УФ излучение. Рабочее положение установки — вертикальное или горизонтальное. Вода обеззараживается, проходя внутри установки вдоль кварцевых кожухов с работающими УФ лампами. Установка не изменяет химический состав воды.

Опционально (по согласованию с заказчиком) УФ оборудование оснащается датчиком протока. Основной рабочий элемент этого типа датчика протока — гибкий лепесток, который контактирует с рабочей средой и отклоняется от вертикального положения в случае наличия потока. Лепесток механически связан с выходными контактами и меняет их состояние, когда сам отгибается. Переместите выключатель на дверце ШУ в положение ВКЛ. УФ установка не работает, а включится только тогда, когда пойдет проток воды и лепесток переместится в положение включения установки. При отсутствии протока воды УФ установка отключится.

Опционально (по согласованию с заказчиком) УФ оборудование оснащается устройством термо контроллером, предназначенным для управления процессами поддержания температуры воды. При отсутствии протока воды устройство отслеживает максимальную допустимую температуру воды в блоке обеззараживания. УФ оборудование отключается при превышении температуры воды + 45 °С. При начале протока воды, температура ее падает до рабочего значения и УФ оборудование включается.

Опционально (по согласованию с заказчиком) УФ-оборудование оснащается Системой автоматики с выводом сигналов авария по протоколу Modbus RTU и интерфейсу RS485. Модуль дискретного ввода МВ110-16Д, предназначен для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485.
