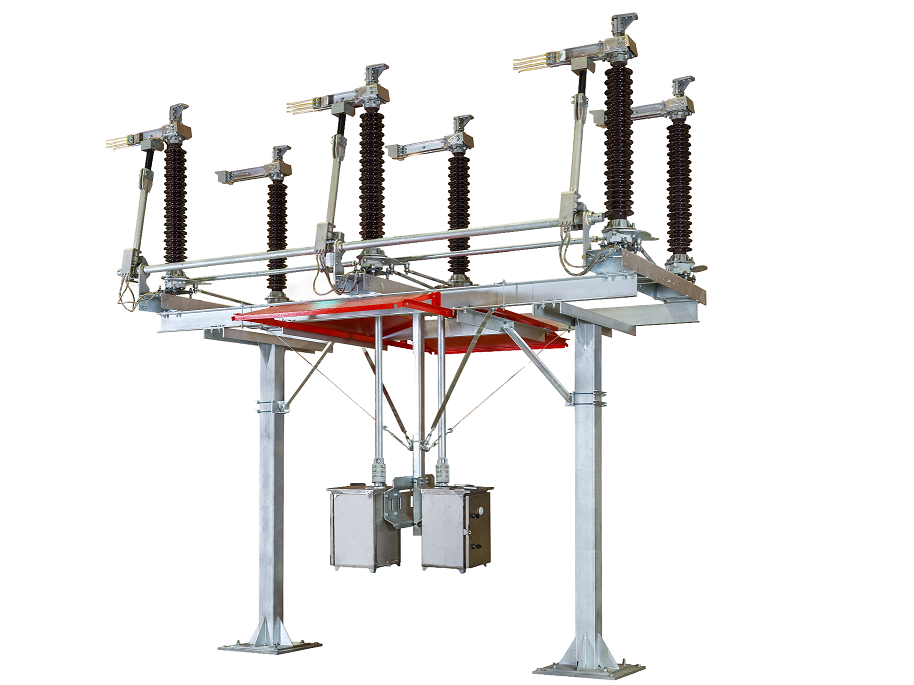

Разъединитель горизонтально-поворотного типа РГ(Н)-СВЭЛ-110

Разъединитель горизонтально-поворотного типа РГ-СВЭЛ-110 предназначен для включения и отключения участков электрических цепей под напряжением при отсутствии нагрузочного тока.

Преимущества:

• Универсальная конструкция подходит для любой конфигурации ОРУ.
• Эксплуатационные затраты снижены за счет наличия необслуживаемых частей конструкции.
• Высокая стойкость к воздействию окружающей среды.
• Подтвержденная гарантия качества, наличие заключений и сертификатов от ведущих представителей отраслей.
• Наличие готовых кит-комплектов (срок доставки от двух недель).
• Все комплектующие производства РФ.

Описание:

Разъединители и приводы РГ(Н)-СВЭЛ-110 изготавливаются в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150 и предназначены для наружной установки на высоте до 1000 м над уровнем моря в районах с умеренным и холодным климатом при следующих условиях:

• окружающая среда не взрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах. По условиям загрязнения окружающая среда должна соответствовать атмосфере типа II по ГОСТ15150.
• верхнее рабочее значение температуры окружающего воздуха – плюс 40º С;
• нижнее рабочее значение температуры окружающего воздуха – минус 60º С;
• разъединитель сохраняет работоспособность в условиях гололеда при толщине корки льда до 20 мм и ветре скоростью до 15 м/с, а при отсутствии гололеда – до 40 м/с;
• сейсмичность района установки по шкале MSK-64 – 9 баллов.

Разъединители и приводы РГ(Н)-СВЭЛ-110:

• допускают их эксплуатацию в условиях загрязнения их поверхностей со степенями II*, III или IV по ГОСТ 9920;
• соответствуют требованиям ГОСТ Р 52726 и техническим условиям 0ЭТ.065.003 ТУ;
• в части безопасности соответствуют требованиям: ГОСТ 1516.3; ГОСТ 12.2.007.3; ГОСТ Р 52726; СанПиН 2.2.4.1191 и СН 2.2.4/2.1.8.562;
• могут быть изготовлены для специальных условий эксплуатации с учетом требований заказчика.

Особенности конструкции РГ(Н)-СВЭЛ-110:

• Контактный вывод:
• Усиленная конструкция контактного вывода разъединителя под жесткую ошиновку позволяет использовать разъединитель в любых компоновочных решениях ОРУ, не требует перепроектирования и сокращает количество опорных изоляторов в КТПБ на 10%.
• Защита гибкой электрической связи и токоведущего контакта от пыли, снега, дождя и гололеда увеличивает надежность и обеспечивает качество работы на протяжении всего срока службы.
• Главные ножи:
• Использование запатентованной разработки в конструкции главного ножа, в которой увеличено число точек электрических контактов, позволяет равномерно распределить передачу электроэнергии и повышает надежность разъединителя при протекании токов короткого замыкания.
• Заземляющие ножи:
• Надежная работа заземляющих ножей разъединителя в условиях образования гололеда обеспечивается использованием материалов с низкой адгезией, что уменьшает образование льда на токоведущих контактах.
• Универсальная конструкция разъединителя позволяет установить заземляющий нож со стороны любой из колонок, что исключает ошибки в проекте и сокращает объем ЗИП.
• Высокая надежность и стабильность электрического контакта обеспечивается покрытием главных контактов серебром, а заземляющих контактов никелем.
• Поворотное основание:
• Поворотные основания состоят из подшипниковых узлов и шарнирных соединений и не требуют смазки и обслуживания.
• Привод:
• Разъединитель может использоваться в цифровых подстанциях, за счет снабжения шкафа управления установленной системой мониторинга и управления согласно стандарту МЭК 61850.
