Реклоузер вакуумный (Rec15_Al1_R5)
- Розница
- Опт
- Под заказ Проверено
Код товара: 221-736-2
Заказать Заказать звонокe-mail:
info@minsk.tavrida.ru
Характеристики
| Номинальное напряжение, кВ | 10 |
| Механическая износостойкость, циклов В-О | 30000 |
| Степень защиты IP | 54 |
| Ток электродинамической стойкости, кА | 32 |
| Частота, Гц | 50 |
| Климатическое исполнение | УХЛ 1 |
| Рабочая температура, °С | +55...-60 |
| Срок службы, лет | 30 |

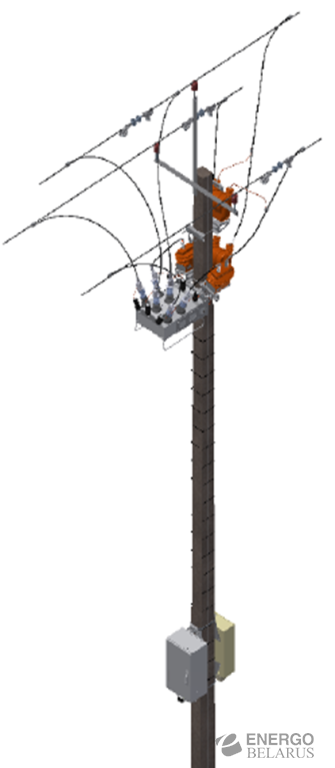

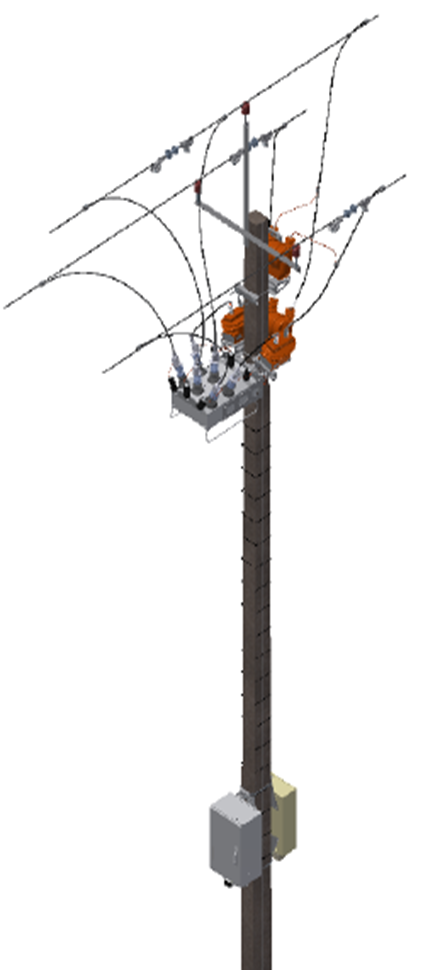

Реклоузер TER_Rec15_Al1_R5 – программно-аппаратный комплекс, который применяется в воздушных распределительных сетях трехфазного переменного тока с изолированной, компенсированной или заземленной нейтралью частотой 50 Гц, номинальным напряжением до 10 кВ.
Реклоузер TER_Rec15_Al1_R5 применяется для установки на ответвления, например, в точку подключения потребителей. Опционально может комплектоваться с функцией коммерческого учета.
Технические характеристики:
| Ток электродинамической стойкости, кА | 32 |
| Механический ресурс, операций «В-О» | 30000 |
| Коммутационный ресурс: | |
| • при номинальном токе, операций В-О | 30000 |
| • при номинальном токе отключения, операций В-О | 50 |
| Собственное время отключения OSM, мс, не более | 15 |
| Собственное время включения OSM, мс, не более | 50 |
| Время обработки сигнала модулем управления, мс, не более | 12 |
| Время обработки аналогового сигнала | |
| • при кратности измеряемого сигнала 1,05, мс, не более | 40 |
| • при кратности измеряемого сигнала 1,5, мс, не более | 5 |
| Время обработки сигнала МДВВ, мс | 60 |
| Время отключения от РЗА , мс, не более | 32; 67 |
| Время включения от РЗА, мс, не более | 67; 102 |
| Время отключения от МДВВ , мс, не более | 87 |
| Время включения от МДВВ, мс, не более | 122 |
| Испытательное напряжение грозового импульса, кВ | 75 |
| Испытательное одноминутное напряжение промышленной частоты, кВ | 42 |
| Цикл АПВ | О-0,3с-ВО-10с-ВО |
| Максимальное количество циклов В-О в час, не более | 100 |
| Степень защиты изделия оболочками, ГОСТ 14254 | IР 54 |
| Переходное сопротивление OSM15_Al_1, мкОм, не более | 85 |
| Условия эксплуатации | |
| Климатическое исполнение | УХЛ 1 |
| Верхнее/нижнее рабочее значение температуры, °С | +55/-60 |
| Верхнее значение относительной влажности воздуха при температуре 25 °С | 100% |
| Допустимое значение скорости ветра в условиях отсутствия гололеда, м/с, не более | 40 |
| Допустимое значение скорости ветра в условиях обледенения проводов (толщина корки – 20 мм), м/с, не более | 15 |
| Наибольшая высота эксплуатации над уровнем моря, м | 1000 |
| Стойкость к внешним механическим факторам по ГОСТ 17516.1 | М6 |
| Срок службы, лет | 30 |
| Массогабаритные показатели | |
| Масса OSM15_Al_1, кг, не более | 68 |
| Габариты OSM15_Al_1, Ш х В х Г, мм, не более | 670 х 670 х 760 |
| Масса TER_RecUnit_RC5_3, кг, не более | 50 |
| Габариты TER_RecUnit_RC5_3, Ш х В х Г, мм не более | 620х 820 х 410 |
| Масса ОЛ-1,25/10, кг, не более | 42 |
| Габариты ОЛ-1,25/10, Ш х В х Г, не более | 380 х 450 х 250 |
| Масса НОЛ-6(10) III, кг, не более | 39 |
| Габариты НОЛ-6(10) III, Ш х В х Г, не более | 380 х 450 х 250 |
| Масса ТОЛ 10-III, кг, не более | 27 |
| Габариты ТОЛ 10-III, Ш х В х Г, не более | 150 х 400 х 250 |
| Масса TER_RecComp_MP_X, кг, не более | 25 |
| Габариты TER_RecComp_MP_X, Ш х В х Г, не более | 440 х 650 х 250 |
| Масса ОПН-РВ-10/12,6/5/250 УХЛ 1, кг, не более | 0,75 |
| Габариты ОПН-РВ-10/12,6/5/250 УХЛ 1, Ш х В х Г, не более | 75 х 100 х 75 |
| Масса ОПН-РВ-6/7,6/5/250 УХЛ 1, кг, не более | 0,45 |
| Габариты ОПН-РВ-6/7,6/5/250 УХЛ 1, Ш х В х Г, не более | 75 х 140 х 75 |
| Масса монтажного комплекта Rec15, кг, не более | 50 |
| Масса монтажного комплекта CT15, кг, не более | 25 |
| Масса монтажного комплекта MP_1, кг, не более | 15 |
| Масса монтажного комплекта VT15, кг, не более | 15 |
