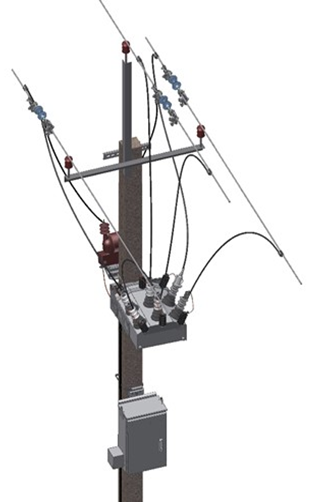

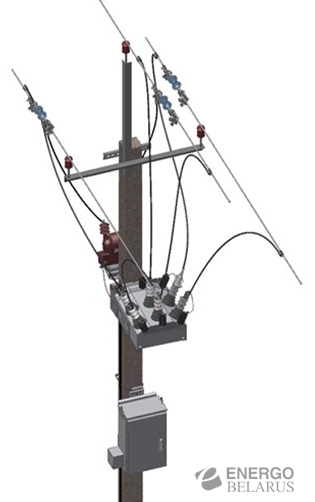

Реклоузер вакуумный (Rec15_Al1_R5M)
- Розница
- Опт
- Под заказ Проверено
Код товара: 221-736-0
Заказать Заказать звонокe-mail:
info@minsk.tavrida.ru
Характеристики
| Номинальное напряжение, кВ | 10 |
| Номинальный ток, A | 630 |
| Номинальный ток отключения, кA | 12.5 |
| Механическая износостойкость, циклов В-О | 30000 |
| Ток электродинамической стойкости, кА | 32 |
| Частота, Гц | 45-55 |
| Ток термической стойкости, кА | 12.5 |
| Климатическое исполнение | УХЛ 1 |
| Рабочая температура, °С | +55...-60 |
Реклоузер предназначен для применения в воздушных распределительных сетях трехфазного переменного тока с изолированной, компенсированной или заземленной нейтралью частотой 50 Гц, номинальным напряжением до 10 кВ в качестве автоматического пункта секционирования сети, пункта учета электрической энергии.
Технические характеристики:
| Номинальное напряжение, кВ | 10 |
| Номинальный ток, А | 630** |
| Номинальный ток отключения, кА | 12,5 |
| Ток термической стойкости, кА | 12,5 |
| Ток электродинамической стойкости, кА | 32 |
| Механический ресурс, операций В-О | 30000 |
| Коммутационный ресурс: | |
| • при номинальном токе, операций В-О | 30000 |
| • при номинальном токе отключения, операций В-О | 50 |
| Время отключения : | |
| • от РЗА, мс, не более | 50 |
| • от МДВВ (при tз=0), мс, не более | 30 |
| Время включения: | |
| • от РЗА, мс, не более | 90 |
| • от МДВВ (при tз=0), мс не более | 65 |
| Канал тока | |
| Рабочий диапазон частот, Гц | 45-55 |
| Относительная погрешность измерения фазного тока (во всем температурном диапазоне), % | ±4 (10-100А) ±2,5 (100-12500А) |
| Максимальный измеряемый ток, кА | 12,5 |
| Канал измерения напряжения | |
| Рабочий диапазон частот, Гц | 45-55 |
| Относительная погрешность измерения фазного напряжения (при температуре 20 °С), % | 3 |
| Температурный коэффициент, %/К | 0,15 |
| Максимальное измеряемое напряжение, кВ | 16,5 |
| Канал измерения тока нулевой последовательности | |
| Относительная погрешность измерения фазного тока (при температуре 20 °C), % | 0,5 |
| Дополнительная температурная погрешность, % | -0,015·(t*–20) |
| Максимальный измеряемый ток, А | 80 |
| Условия эксплуатации | |
| Климатическое исполнение | УХЛ 1 |
| Верхнее/нижнее рабочее значение температуры, °С | +55/-60 |
| Верхнее значение относительной влажности воздуха при температуре 25 °С,% | 100 |
| Допустимое значение скорости ветра в условиях отсутствия гололеда, м/с, не более | 40 |
| Допустимое значение скорости ветра в условиях обледенения проводов (толщина корки – 20 мм), м/с, не более | 15 |
| Наибольшая высота эксплуатации над уровнем моря, м | 1000 |
| Стойкость к внешним механическим факторам по ГОСТ 17516.1 | М6 |
Примечание:
* t - температура, при которой необходимо определить погрешность
** Реклоузер может быть применен на ток до 800 А по согласованию с изготовителем
