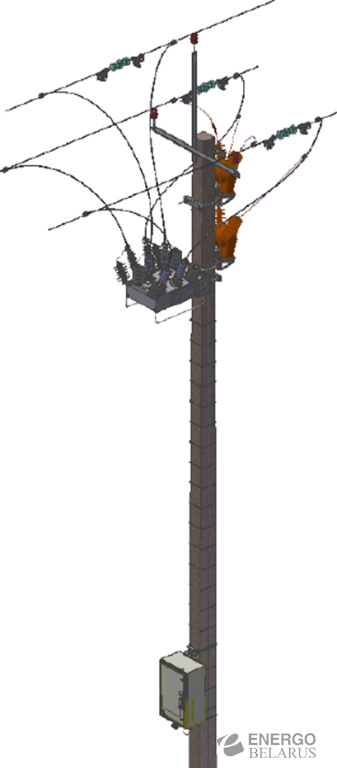

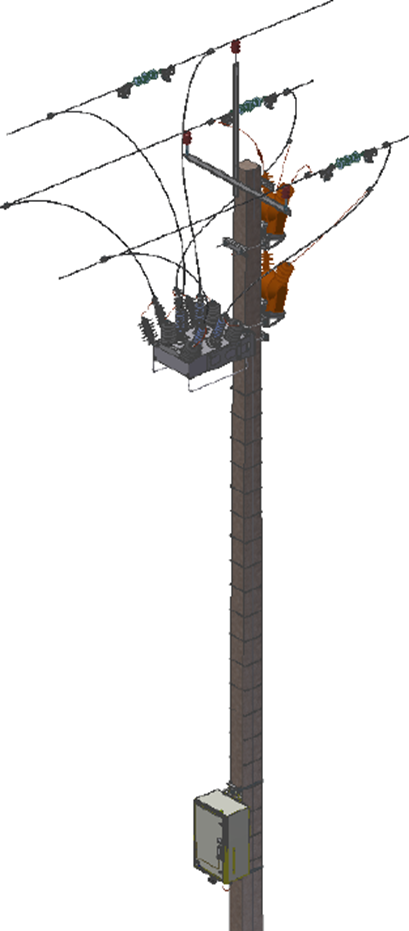

Реклоузер вакуумный (Rec25_Al1_L5)
Характеристики
| Номинальное напряжение, кВ | 20 |
| Номинальный ток, A | 630 |
| Номинальный ток отключения, кA | 12.5 |
| Механическая износостойкость, циклов В-О | 30000 |
| Ток электродинамической стойкости, кА | 32 |
| Частота, Гц | 45-55 |
| Ток термической стойкости, кА | 12.5 |
| Климатическое исполнение | УХЛ 1 |
| Рабочая температура, °С | +55...-60 |
Реклоузер TER_Rec25_Al1_L5 предназначен для применения в воздушных распределительных сетях трехфазного переменного тока с изолированной, компенсированной или заземленной нейтралью частотой 50 Гц, номинальным напряжением до 20 кВ в качестве автоматического пункта секционирования сети с несколькими источниками питания.
Технические характеристики:
| Номинальное напряжение, кВ | 20 |
| Номинальный ток, А | 630 |
| Номинальный ток отключения, кА | 12,5 |
| Механический ресурс, операций В-О | 30000 |
| Коммутационный ресурс: | |
| • при номинальном токе, операций В-О | 30000 |
| • при номинальном токе отключения, операций В-О | 25 |
| Собственное время отключения OSM, мс, не более | 15 |
| Собственное время включения OSM, мс, не более | 50 |
| Время обработки сигнала модулем управления, мс, не более | 12 |
| Время обработки аналогового сигнала | |
| • при кратности измеряемого сигнала 1,05, мс, не более | 40 |
| • при кратности измеряемого сигнала 1,5, мс, не более | 5 |
| Время обработки сигнала МДВВ, мс | 60 |
| Время отключения от РЗА 1 , мс, не более | 32; 67 2 |
| Время включения от РЗА, мс, не более | 67; 102 |
| Время отключения от МДВВ , мс, не более | 87 |
| Время включения от МДВВ, мс, не более | 122 |
| Испытательное напряжение грозового импульса, кВ | 125 |
| Испытательное пятиминутное напряжение промышленной частоты, кВ | 65 |
| Цикл АПВ | О-0,3с-ВО-10с-ВО |
| Максимальное количество циклов В-О в час, не более | 100 |
| Степень защиты изделия оболочками, ГОСТ 14254 | IР 54 |
| Переходное сопротивление OSM25_Al_1, мкОм, не более | 95 |
| Условия эксплуатации | |
| Климатическое исполнение | УХЛ 1 |
| Верхнее значение относительной влажности воздуха при температуре 25 °С, % | 100 |
| Наибольшая высота эксплуатации над уровнем моря, м | 1000 |
| Стойкость к внешним механическим факторам по ГОСТ 17516.1 | М6 |
| Срок службы, лет | 30 |
| Массогабаритные показатели | |
| Масса OSM25_Al_1, кг, не более | 72 |
| Габариты OSM25_Al_1, Ш х В х Г, мм, не более | 750 x 750 x 760 |
| Масса TER_RecUnit_RC5_3, кг, не более | 45 |
| Габариты TER_RecUnit_RC5_3(RU), Ш х В х Г, мм, не более | 620х 820 х 410 |
| Масса ТСН, кг, не более | 55 |
| [1]Учитывает собственное время отключения (включения) OSM, время обработки сигнала модулем управления и время обработки аналогового сигнала. [2]Максимальное время соответствует минимальной кратности измеряемого сигнала, минимальное время – максимальной кратности. [3]Учитывает собственное время отключения (включения) OSM, время обработки сигнала модулем управления и время обработки сигнала МДВВ. | |
