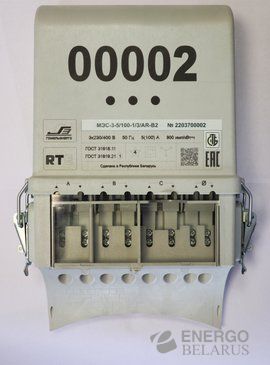

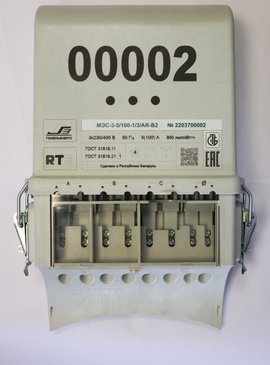

Счетчик МЭС-3-В2

МЭС-3 в корпусном исполнении B2 (сплит):

• Счётчик электроэнергии трёхфазный многофункциональный.
• Имеет раздельные измерительный блок и модуль отображения информации.
• Прибор рекомендован для установки в местах произведения расчётов, монтируется на опору ЛЭП.
• Измеряет активную и реактивную энергию прямого и обратного направления.
• Позволяет организовать многотарифный учёт с передачей накопленной информации по беспроводным каналам связи.

Основные и дополнительные интерфейсы связи:

• радиоинтерфейс RF;
• оптический интерфейс.

Ключевые особенности:

• Конструкция корпуса позволяет быстро и безопасно провести монтаж/демонтаж измерительного модуля на опоре.
• Учёт количества электроэнергии нарастающим итогом суммарно и раздельно, независимо от тарифного расписания и по действующим тарифам на начало суток / месяца.
• Прозрачная крышка зажимов.
• Электронные пломбы на корпусе и крышке зажимов.
• Встроенное реле управления нагрузкой, предназначенное для коммутации фазной цепи тока счётчика.
• Широкие возможности для установки тарифных расписаний (включая рабочие / выходные / праздничные / перенесённые дни);
• Настраиваемый профиль нагрузки

Характеристики:

• Номинальное напряжение (Uном), В:
• 3×57,7/100,
• 3х120/208,
• 3х230/400.
• Расширенный рабочий диапазон напряжений, Uном: от 0,9 до 1,1.
• Установленный рабочий диапазон напряжений, Uном: от 0,5 до 1,15.
• Номинальная частота сети fномин, Гц: 50.
• Диапазон изменения частоты сети, Гц: 50±2,5.
• Базовый (максимальный ток) Iб (Iмакс), А: 5(10) 5(60); 5(100).
• Порог чувствительности счетчиков, Iб:
• для класса точности 0,5S трансформаторного включения: 0,001 Iном;
• для класса точности 1 трансформаторного включения: 0,002 Iном;
• для класса точности 1 непосредственного включения: 0,004 Iб.
• Количество тарифов: от 1 до 4.
• Количество тарифных зон: от 1 до 48.
• Количество суточных графиков тарификации: от 1 до 12.
• Количество тарифных сезонов: от 1 до 12.
• Количество тарифных годовых расписаний: 2 (осн. и рез.).
• Пределы относительной погрешности силы тока, %: ±0,5-1.0.
• Пределы относительной погрешности напряжения, %: ±0.5-1.0.
• Пределы значений измерения частоты , Гц: ±0,1.
• Интерфейсы связи:
• цифровые со скоростью обмена 2400, 4800, 9600, 19200, 38400 бод;
• оптический со скоростью обмена 300, 600, 1200, 2400, 4800, 9600 бод;
• RS485, RS232C по МЭК 61107.
