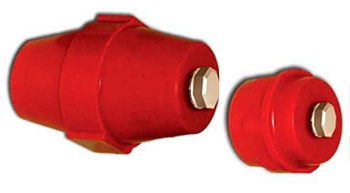

Изолятор шинный силовой SM 35
Характеристики
Шинные изоляторы серии SM применяются для крепления токопроводящих шин внутри силовых шкафов или других устройств, для неподвижной фиксации и изоляции частей находящихся под напряжением от корпуса и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Крепление шинного изолятора осуществляется с помощью болта и шайбы, не входящих в комплект поставки, к монтажной пластине или корпусу — с одной стороны, и токоведущей шине — с другой.
Габаритные и установочные размеры
| Габаритные размеры, мм | Артикул | |||||
| A | B | C | D | F | G | |
| 35 | 10 | 12 | 28 | 32 | М8 | 92903 |
Технические характеристики
| Плотность материала, г/см | 1,75 – 1,95 |
| Впитывание влаги, мг | менее 20 |
| Усадка, % | менее 15 |
| Изменение формы |
при давлении 1,8 мПа и температура не ниже 250 °С |
| Ударная вязкость, кДж/м2 | более 25 |
| Прочность на изгиб, мПа | более 123 |
| Электрическое сопротивление, Ом | 1 х 1012 |
| Максимальный рабочий ток, А | до 380 |
| Напряжение пробоя, кВ | 10 |
| Уровень горючести | абсолютно негорючий |
| Диэлектрические потери | менее 0,015 |
| Диаметр внутренней резьбы | М8 |
| Масса, г | 50 |
