Оптический кабель марки ОКСЛП-Т для прокладки в канализацию (броня – из ленты стальной гофрированной).
Производитель: «ИООО «Союз-кабель» (Республика Беларусь, г. Витебск)»
Предназначен кабель волоконно-оптический марки ОКСЛП-Т-… (ТУ BY 811000331.001-2005) для прокладки в: кабельной канализации; легких грунтах, включая зараженные грызунами; блоках, трубах, по эстакадам и мостам.
Если необходимо, допускается прокладка кабеля в зданиях, туннелях, коллекторах.
Возможно изготовление вариантов конструкций, имеющих дополнительные свойства:
ОКСНЛП-Т… – оболочка кабеля выполнена из полиэтилена, который не распространяет горение (использование: при прокладке в зданиях, тоннелях, коллекторах)

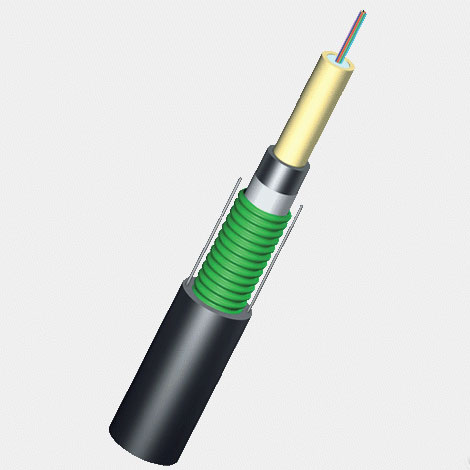

Конструкция кабеля
1 – оптические волокна:
А – одномодовое:
- SMF-28e+, производитель – Corning (США) (Рекомендация ITU-T G-652.D), или
-
FutureGuidetm–LWP, производитель – Fujikura Ltd. (Япония);
2 – внутримодульный гидрофобный заполнитель:
Macroplast CF 250, производитель – Henkel (Германия).
3 – оптический модуль:
полибутелентерефталат Ultradur B6550L, производитель – BASF (Германия).
4 – гидроизоляция бронирующего слоя:
производитель – JC Com (Корея).
5 – усиливающие элементы:
проволоки стальные оцинкованные, производитель – ОАО СИЛУР (Украина).
6 – броня:
гофрированной стальной лентой Shanghai Wangxun New Material Co., Ltd (Китай).
7 – защитная оболочка:
ОКСЛП-Т – полиэтилен высокой плотности, производитель – Borealis (Финляндия);
Основные характеристики
Параметр
|
Ед. изм.
|
Значение
|
Кол-во оптоволокон в кабеле
|
шт.
|
12
|
Номинальный наружный диаметр кабеля
|
мм
|
9,2
|
Минимал. толщина наружной оболочки
|
мм
|
2,0
|
Масса 1 км кабеля
|
кг
|
95
|
Допустимое растягивающее усилие
|
кН
|
2,5
|
Допустимое раздавливающее усилие
|
кН/см
|
0,4
|
Минимальный радиус изгиба
|
-
|
15 х Dkaб
|
Рабочие температуры
|
°С
|
от -40 до +50
|
Температура при прокладке и монтаже
|
°С
|
от -20 до +50
|
Строительная длина
|
км
|
≤ 8
|
Минимал. срок службы
|
лет
|
25
|
Гарантийный срок
|
лет
|
3
|
Дополнительные характеристики
- Выдерживают 20 циклов изгибов на угол ± 90° по минимальному радиусу изгиба при температуре прокладки и монтажа; 10 циклов осевого кручения на угол ± 360° на длине не более 4 м, при нормальной температуре окружающей среды.
-
Стойкость к перемотке на барабан с диаметром шейки не менее 40-кратного внешнего диаметра кабеля.
-
Стойкость к вибрационной нагрузке в диапазоне частот 10–200 Гц с ускорением 4g.
-
Стойкость к повреждению грызунами.
-
Устойчивость к воздействию повышенной относительной влажности до 98% при 35 °С.
-
Стойкость к воздействию плесневых грибов, инея, атмосферных осадков, соляного тумана, солнечного излучения.
-
Водонепроницаемость в продольном направлении.
-
Возможность изготовления с температурным диапазоном от -60 до +70 °С.
-
Герметичная наружная оболочка кабеля.
-
Гидрофобные заполнители кабеля не имеют каплепадения при температуре +70 °С.
-
Изоляция цепи «металлические элементы (соединенные вместе) – земля» выдерживает испытательное напряжение 20 кВ постоянного тока или 10 кВ переменного тока частотой 50 Гц в течение 5 секунд.
-
Кабели выдерживают импульсный ток растекания величиной 55 кА, длительностью не более 60 мкс.
-
Электрическое сопротивление изоляции наружной оболочки кабеля, измеренное между металлическими элементами и окружающей средой (водой), – не менее 2000 МОм x км (для кабелей в исполнении, не распространяющем горение, не менее 1000 МОм x км).
.
