Оптический кабель 24-х волоконный одномодовый ОКА-4Д-А24-7.0 для подвески рядом с силовым кабелем

Оптический кабель марки ОКА для подвеса на опорах линий связи и электропередачи, между зданиями и сооружениями. Производитель: «ИООО «Союз-кабель» (Республика Беларусь, г. Витебск)». Предназначен кабель оптический марки ОКА (ТУ BY 811000331.001-2005) для подвески на опорах линий связи, контактной сети железных дорог, опорах ЛЭП в точках, где максимальная величина потенциала электрического поля составляет до 12 кВ, а также между зданиями и сооружениями.

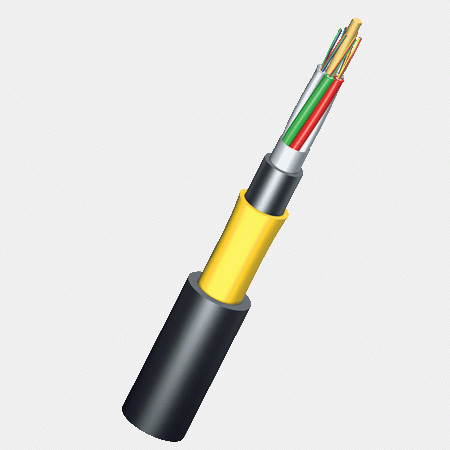

Конструкция кабеля

1 – центральный силовой элемент: стеклопластиковый пруток, производитель – Бийский завод стеклопластиков (Россия). 2 – оптические волокна: А – одномодовое FutureGuidetm–LWP, производитель – Fujikura Ltd. (Япония); 3 – оптические модули: полибутелентерефталат Ultradur B6550L, производитель – BASF (Германия). 4 – внутримодульный гидрофобный заполнитель: Macroplast CF 250, производитель – Henkel (Германия). 5 – межмодульный гидрофобный заполнитель: производитель – JC Com (Корея). 6 – промежуточная оболочка: полиэтилен высокой плотности НЕ6062, производитель – Borealis (Финляндия). 7 – броня: повив из арамидных либо других синтетических нитей. 8 – внешняя оболочка: ОКА – полиэтилен высокой плотности, производитель – Borealis (Финляндия). Основные характеристики

Параметр	Ед. изм.	Значение
Кол-во оптоволокон в кабеле	шт.	24
Кол-во оптических модулей	шт.	4–12
Номинальный наружный диаметр кабеля	мм	9–16
Минимал. толщина наружной оболочки	мм	1,6
Масса 1 км кабеля	кг	150–300
Допустимое растягивающее усилие	кН	3,5–20,0
Допустимое раздавливающее усилие	кН/см	0,5
Минимал. радиус изгиба	-	15 х Dkaб
Рабочие температуры	°С	от -60 до +70
Температура при прокладке и монтаже	°С	от -20 до +50
Строительная длина	км	≤ 6
Минимал. срок службы	лет	25
Гарантийный срок	лет	3

Дополнительные характеристики:

• Выдерживают: 20 циклов изгибов на угол ± 90° по минимальному радиусу изгиба при температуре прокладки и монтажа; 10 циклов осевого кручения на угол ± 360° на длине не более 4 м, при нормальной температуре окружающей среды.
• Стойкость к перемотке на барабан с диаметром шейки не менее 40-кратного внешнего диаметра кабеля.
• Стойкость к вибрационной нагрузке в диапазоне частот 10–200 Гц с ускорением 4g.
• Стойкость к повреждению грызунами.
• Устойчивость к воздействию повышенной относительной влажности до 98% при 35 °С.
• Стойкость к воздействию плесневых грибов, атмосферных осадков, инея, соляного тумана, солнечного излучения.
• Водонепроницаемость в продольном направлении.
• Гидрофобные заполнители кабеля не имеют каплепадения при температуре +70 °С.
