Оптический кабель 24-х волоконный одномодовый ОКБ-Т-А24-8.0 для укладки в открытый грунт

Оптоволоконный кабель марки ОКБ-Т для прокладки в грунт (в броне из стальных оцинкованных проволок). Производитель: «ИООО «Союз-кабель» (Республика Беларусь, г. Витебск)». Предназначаются кабели ОКБ-Т... (ТУ BY 811000331.001-2005) для прокладывания во всех категориях грунтов, включая зараженные грызунами (исключая грунты, которые подвержены мерзлотным деформациям), а также в трубах, блоках, кабельной канализации, по эстакадам и мостам.

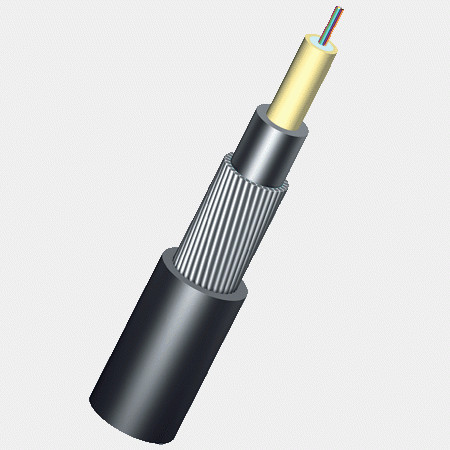

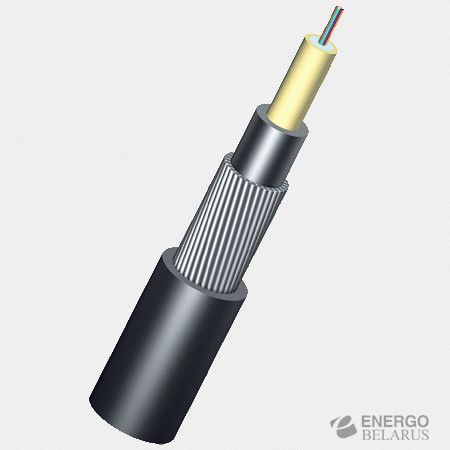

Конструкция кабеля

1 – оптические волокна: А – одномодовое: SMF-28e+, производитель – Corning (США) (Рекомендация ITU-T G-652.D), или  FutureGuidetm–LWP, производитель – Fujikura Ltd. (Япония); 2 – центральный модуль: полибутелентерефталат Ultradur B6550L, производитель – BASF (Германия). 3 – внутримодульный гидрофобный заполнитель: Macroplast CF 250, производитель – Henkel (Германия). 4 – промежуточная оболочка: полиэтилен высокой плотности НЕ6062, производитель – Borealis (Финляндия). 5 – гидрофобный заполнитель: производитель – JC Com (Корея). 6 – броня: стальная оцинкованная круглая проволок, производитель –  ОАО «СИЛУР» (Украина). 7 – внешняя оболочка: ОКБ – полиэтилен высокой плотности, производитель – Borealis (Финляндия); Основные характеристики

Параметр	Значение
Число оптических волокон в кабеле, шт.	24
Число оптических модулей, шт.	1
Номинальный наружный диаметр кабеля, мм	от 9,0 до 13,3
Толщина наружной оболочки, не менее, мм	2,0
Толщина промежуточной оболочки, не менее, мм	1,5
Масса кабеля, кг/км	от 130 до 320
Допустимое растягивающее усилие, кН	от 3,0 до 20,0
Допустимое раздавливающее усилие, кН/см	1,0
Минимальный радиус изгиба	15 х Dkaб
Рабочий диапазон температур, °С	от -40 до +50
Температура прокладки и монтажа, °С	от -10 до +50
Строительная длина, км	≤ 9
Срок службы, не менее, лет	25
Гарантийный срок, лет	3

Дополнительные характеристики

• Выдерживают: при температуре прокладки и монтажа – 20 циклов изгибов на угол ± 90° по минимальному радиусу изгиба; при нормальной температуре окружающей среды – 10 циклов осевого кручения на угол ± 360° на длине не более 4 метров.
• Стойки к перемотке на барабан с диаметром шейки не менее 40-кратного внешнего диаметра кабеля.
• Стойки к вибрационной нагрузке в частотном диапазоне от 10 до 200 Гц с ускорением 4g.
• Стойки к повреждению грызунами.
• Устойчивы к повышенной относительной влажности до 98% при температуре 35 °С.
• Стойки к воздействию плесневых грибов, инея, атмосферных осадков, соляного тумана, солнечного излучения.
• Водонепроницаемы в продольном направлении.
• Изготовление при температурном диапазоне -60 ÷ +70°С.
• Герметичная наружная оболочка кабеля.
• Гидрофобные заполнители не имеют каплепадения при температуре +70 °С.
• Изоляция цепи «металлические элементы (соединенные вместе) – земля» выдерживает испытательное напряжение 20 кВ постоянного тока или 10 кВ переменного тока частотой 50 Гц в течение 5 секунд (кроме кабелей в исполнении, не распространяющем горение).
• Выдерживают импульсный ток растекания величиной 105 кА длительностью не более 60 мкс.
• Электрич. сопротивление изоляции наружной оболочки кабеля, измеренное между металлическими элементами и окружающей средой (водой), составляет не менее 2000 МОм x км; для кабелей в не распространяющем горение исполнении – не менее 1000 МОм x км.
