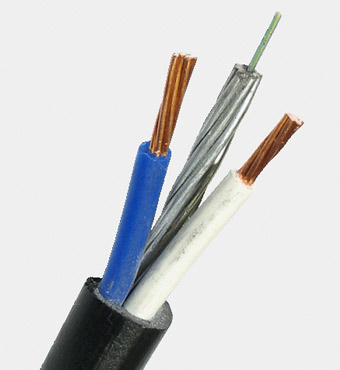

Опто-электрический кабель СЛ-ОЭК-ОКМБ-03НУ-8е2+2х2,5
Производитель: ООО «НПП Старлинк» (Россия)
Применяется для вертикальной и горизонтальной прокладки в системах видеонаблюдения, сигнализации и связи, для питания удалённых устройств средней мощности и передачи информации по оптическим волокнам.
Прочная оболочка и бронированный оптический модуль. Может прокладываться в кабельную канализацию, по чердакам и подъездам, вдоль периметров ограждений объектов и многих других приложениях.
По стоимости сопоставим с затратами на отдельный медный электрический и бронированный оптический кабель.
№ п.п |
Наименование элементов конструкции |
Материал элементов конструкции, размеры |
Размеры |
Сечение, мм² |
1 |
Оптические волокна |
Кварцевые одномодовые ОВ в тонком лаковом покрытии |
d=245 мкм |
1 кг |
2 |
Бронированный модуль |
Стальные проволоки диаметром 0,6 мм |
d= 3.8 мм |
3.3 мм²/25кг |
3 |
Оболочка бронированного модуля |
В данной модели отсутствует |
|
|
4 |
Заполнитель |
Внутримодульный гидрофобный наполнитель |
- |
По требованию |
5 |
Электрические жилы |
Медная проволока, 7шт х 0,67мм |
d= 1,8 мм |
2,5мм²/ 22,3 х2=44,6 кг |
6 |
Изоляция электрических жил |
ПВХнг(А)-LS |
D из 4,0мм |
5х2= 10 кг |
7 |
Заполнитель |
Межмодульный гидрофобный наполнитель или тальк |
- |
по требованию |
8 |
Оболочка |
НУ -Полиэтилен, стойкий к ультрафиолету и не поддерживающий горение |
Dн=12,0 мм |
51,9 мм²/47,8кг |
Количество волокон: |
8 |
Тип волокон: |
G.652, SM 9/125 |
Вид волокна: |
Одномодовое |
Производитель волокна: |
Fujikura |
Количество медных жил: |
2 |
Сечение медных жил: |
2,5 мм² |
Тип медных жил: |
многопроволочная |
Максимальный ток: |
13 А |
Масса кабеля: |
109 кг/км |
Диаметр по оболочке: |
12 мм |
Допустимый радиус изгиба: |
200 мм |
Допустимая раздавливающая нагрузка: |
3 кН/10 см |
Допустимое усилие на растяжение (не менее): |
3,5 кН |
Рабочая температура: |
- 60 - + 70 °C |
Стойкость к ультрафиолету: |
Да |
Оболочка не поддерживает горение: |
Да |
Тип применения: |
Грунт-ручная / Канализация / Подвесной / Вертикальная прокладка / Внутриобъектовый |
