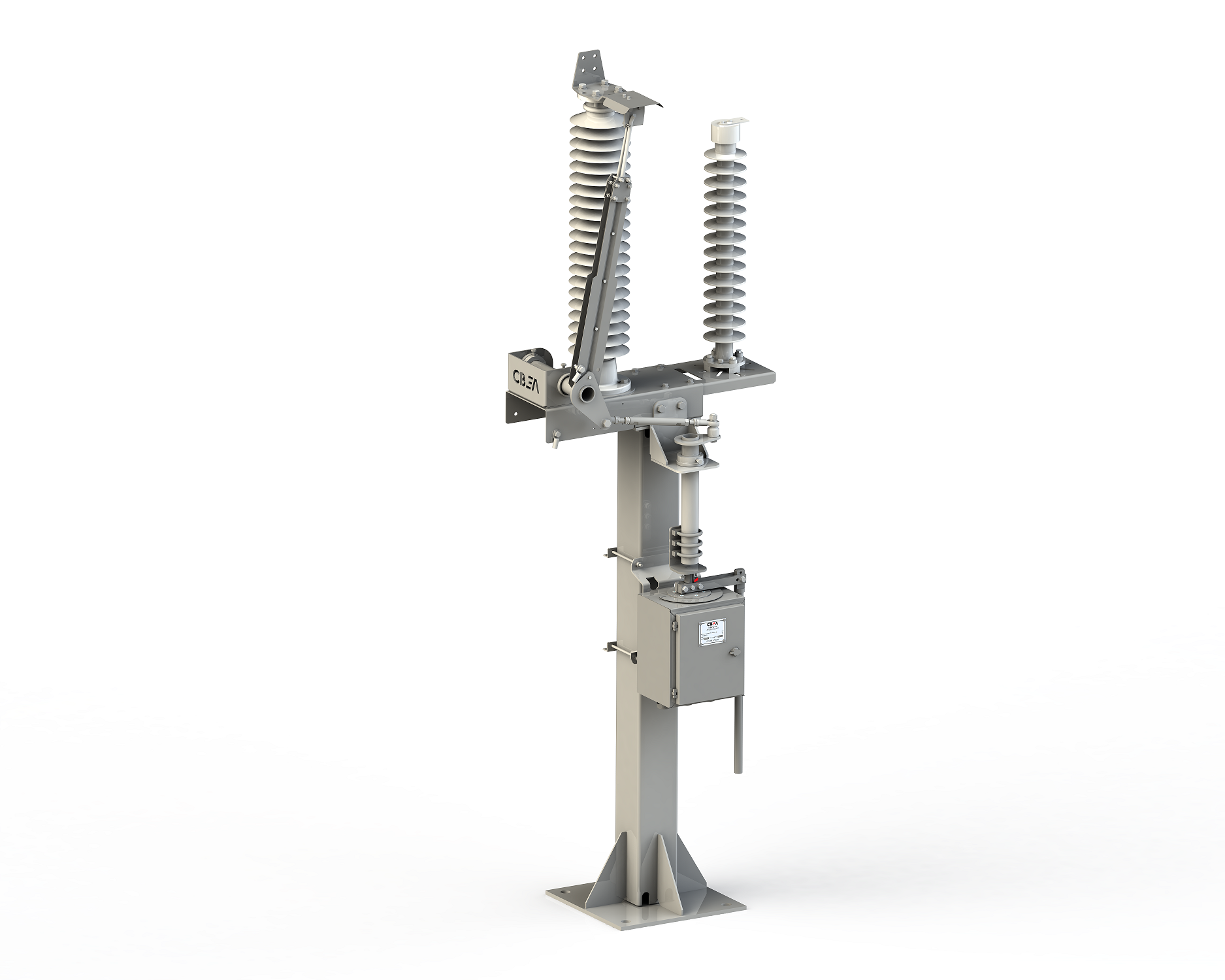

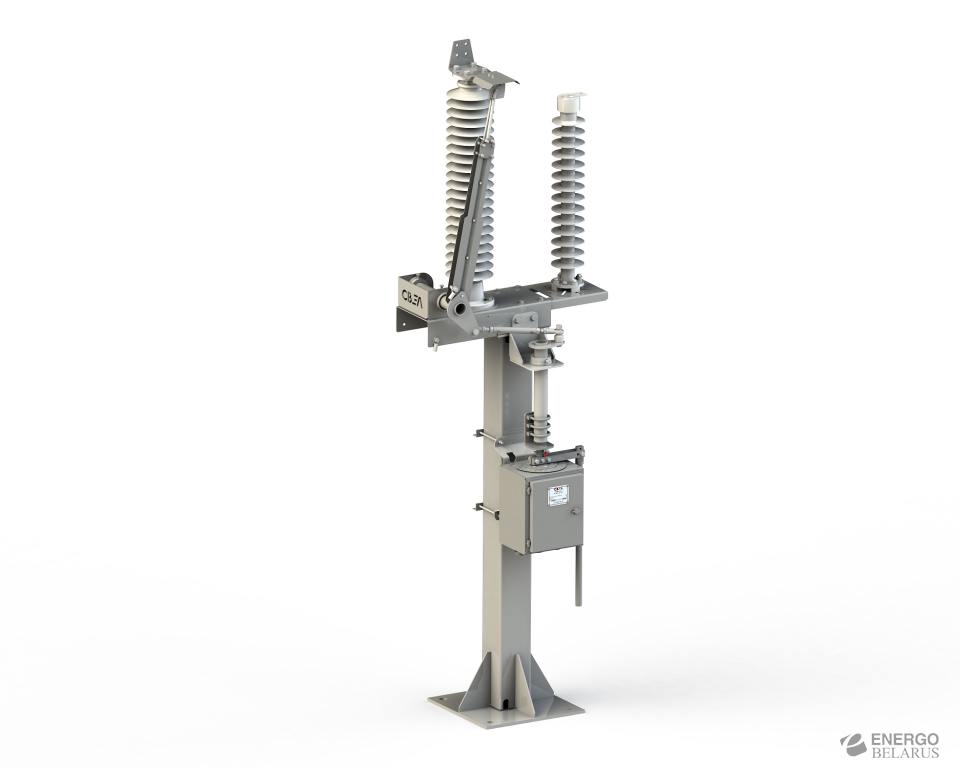

Заземлитель нейтралей силовых трансформаторов ЗОН-СВЭЛ-110

Заземлители рубящего типа предназначены для заземления нейтралей силовых трансформаторов, не имеющих защиты от замыканий на землю.

Преимущества:

• Все комплектующие производства РФ.
• Подтвержденная гарантия качества.
• Не требует ремонта на протяжении всего срока службы.
• Поставка заземлителей осуществляется сборочными узлами и деталями, обеспечивающими рациональную упаковку, безопасное транспортирование, а также сохранность при хранении.

Назначение и условия эксплуатации

• Заземлители рубящего типа предназначены для заземления нейтралей силовых трансформаторов, не имеющих защиты от замыканий на землю. Их применение позволяет предохранить работников от поражения электрическим током, а оборудование – от выхода из строя.
• Заземлители приводятся в действие электродвигательным приводом с местным и дистанционным режимом управления, а также допускается ручное оперирование заземлителем.

Заземлители и приводы ЗОН-СВЭЛ-110 изготавливаются в климатическом исполнении У и УХЛ категории размещения 1-3 по ГОСТ 15150:

• Окружающая среда – невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах. По условиям загрязнения окружающая среда должна соответствовать атмосфере типа II в соответствии с ГОСТ 15150
• верхнее рабочее значение температуры окружающего воздуха – плюс 40 ⁰С;
• нижнее значение (рабочее) температуры окружающего воздуха – минус 60 ⁰С.
• включение и отключение при толщине корки льда до 20 мм и при скорости ветра не более 15 м/с, а также при скорости ветра не более 40 м/с при отсутствии гололеда
• Соответствие степени защиты IP55 по ГОСТ 14254
• Уровень установки над морем не более 1000 м

Заземлители и приводы ЗОН-СВЭЛ-110:

• допускают их эксплуатацию в условиях загрязнения их поверхностей со степенями II*, III или IV по ГОСТ 9920;
• соответствуют требованиям ГОСТ Р 52726 и техническим условиям 0ЭТ.065.003 ТУ;
• в части безопасности соответствуют требованиям: ГОСТ 1516.3; ГОСТ 12.2.007.3; ГОСТ Р 52726; СанПиН 1.2.3685-21;
• могут быть изготовлены для специальных условий эксплуатации с учетом требований Заказчика.

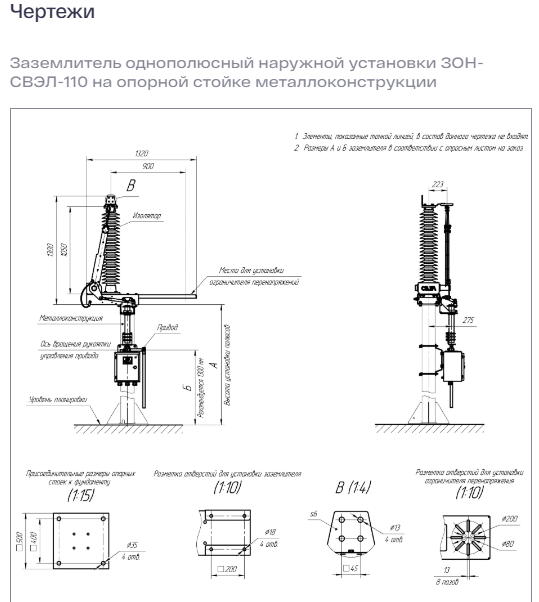

С помощью ручного включения привода ПР-СВЭЛ-110 УХЛ1 передается движение через приводной вал и тягу заземляющему ножу, который заходит в неподвижный контакт. Так же управление заземлителем может осуществляться двигательным приводом ПД-03.

• взаимозаменяемость привода с разъединителями РГ(Н)-СВЭЛ-110;
• контакты имеют покрытие, благодаря которому металл становится более стойким к коррозии и окислению, и имеет низкое сопротивление;
• выносной кронштейн для посадки ОПН любого типа.
