Заземление переносное ЗПЛТ-15-04-25 для ВЛ 6-20 (15) кВ

Заземление переносное ЗПЛТ-15-04-25 для ВЛ 6-20 (15) кВ предназначено для защиты персонала при работе на отключенных участках воздушных линий (ВЛ) напряжением 6-20 кВ в нормальных погодных условиях.

Заземление устанавливается на ВЛ с поверхности земли, без подъема на опору, с помощью одной электроизолирующей штанги ШЭУ-10-5-6,6КФ (ШЭУ-10-5-6,6). Раздельная установка (снятие) закорачивающей части и заземляющего спуска переносного заземления полностью исключает возникновение однофазного замыкания на землю и напряжения шага, что принципиально повышает уровень безопасности, а также снижает физические нагрузки работников.

Заземление может применяться и для защиты персонала при работе на отключенных участках воздушных линий (ВЛ) напряжением 6-15 кВ в условиях с повышенной влажностью с помощью одной электроизолирующей штанги ШЭУ-10-5-6,6ДКФ (ШЭУ-10-5-6,6Д).

Раздельная установка (снятие) закорачивающей части и заземляющего спуска с помощью электроизолирующей штанги для условий с повышенной влажностью обеспечивает безопасность установки (снятия) переносного заземления в условиях повышенной влажности (во время дождя, тумана, снегопада).

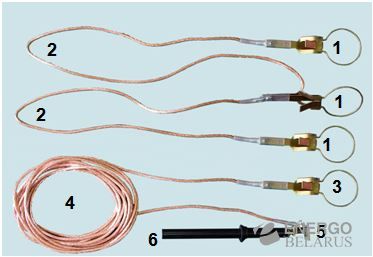

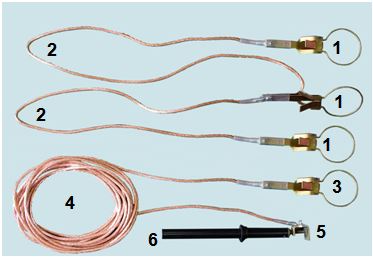

Состав:

1 – стальной электродинамический зажим для провода ВЛ;

2 – закорачивающий провод;

3 – стальной электродинамический зажим заземляющего спуска;

4 – заземляющий провод;

5 – заземляющая струбцина;

6 – стеклопластиковая штанга-рукоятка.

Технические характеристики:

• Сечение закорачивающих проводов, мм2: 35.
• Масса заземляющего спуска со штангой-рукояткой, кг, не более: 4.1.
• Ток термической стойкости заземляющего провода, кА, при длительности выдержки 3,0 с: 3,6.
• Максимально допустимое значение тока динамической стойкости заземляющего провода, кА: 22,0.
• Ток термической стойкости закорачивающего провода, кА, при длительности выдержки 3,0 с: 5,1.
• Максимально допустимое значение тока динамической стойкости закорачивающего провода, кА: 31,0.
• Ток термической стойкости электродинамического зажима, кА, при длительности выдержки 3,0 с: 7,2.
• Максимально допустимое значение тока динамической стойкости электродинамического зажима, кА: 44,25.
• Электрическое сопротивление соединения провод-струбцина, мкОм, не более: 100.
