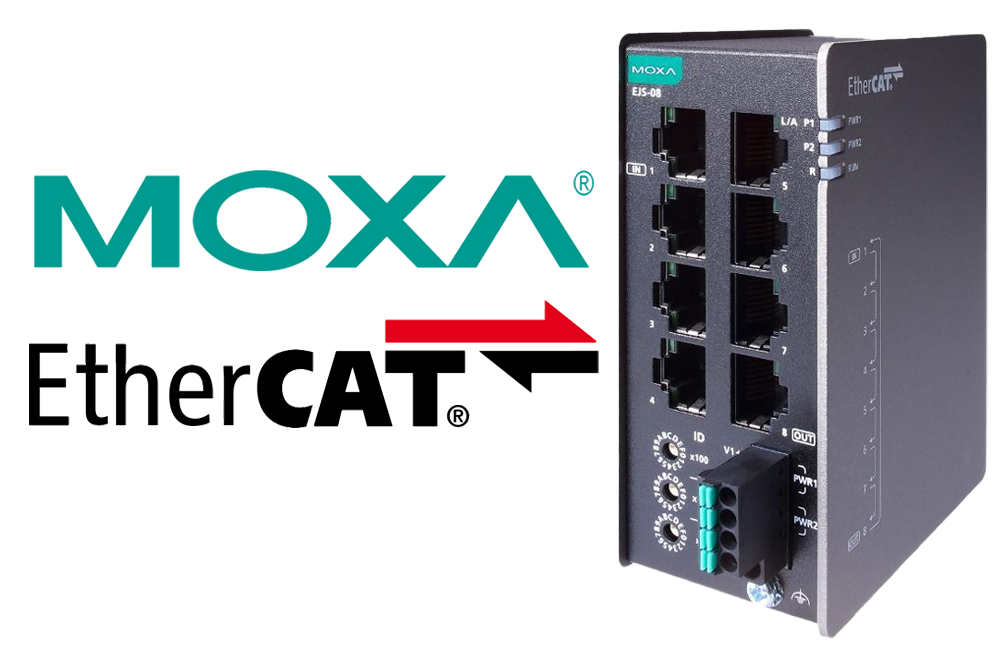

EtherCAT коммутаторы EJS-08 и EJS-08-T: обзор возможностей для промышленных сетей

EtherCAT (Ethernet for Control Automation Technology) представляет собой промышленный протокол, разработанный для задач, где важна передача данных с минимальной задержкой. Данный протокол обеспечивает высокую скорость, устойчивость к сбоям и допускает разнообразные топологии подключения, что делает его подходящим для использования в автоматизации производственных процессов, робототехнике и систем управления.

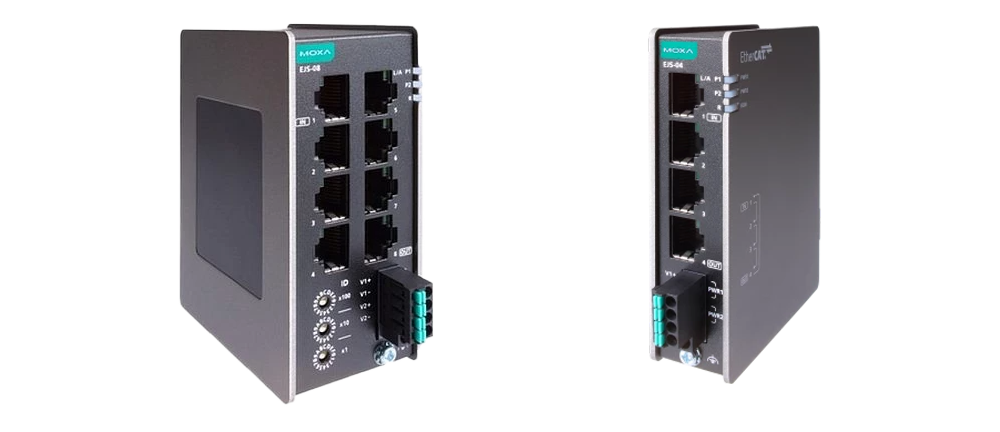

Поскольку современные предприятия предъявляют требования к гибкости, надежности и отказоустойчивости, всё чаще применяются EtherCAT-устройства, например, такие как EJS-08 и EJS-08-T. Для менее масштабных сетей доступны 4-портовые версии — EJS-04 и EJS-04-T от производителя MOXA.

Назначение EtherCAT junction

EtherCAT junction выполняет функцию коммутатора, позволяя организовать соединения между сегментами EtherCAT-сети. Поддержка различных схем — от кольца и линейной цепи до дерева и звезды — дает возможность адаптировать топологию под конкретные проектные условия, не ограничивая гибкость архитектуры.

Основные сферы применения EtherCAT-устройств:

В составе автоматизированных и производственных линий.
Для сбора данных с датчиков и исполнительных устройств.
При построении модульных систем управления.
В промышленных приложениях с высокими требованиями.

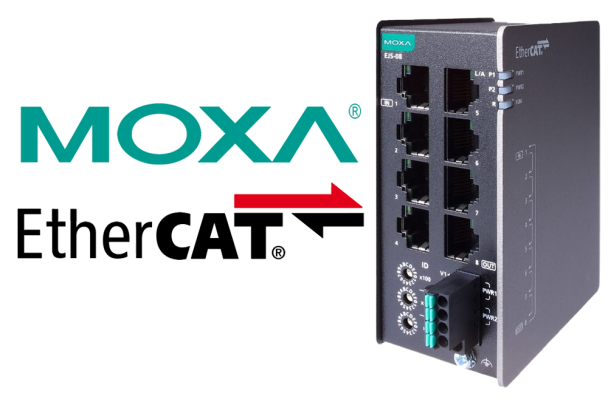

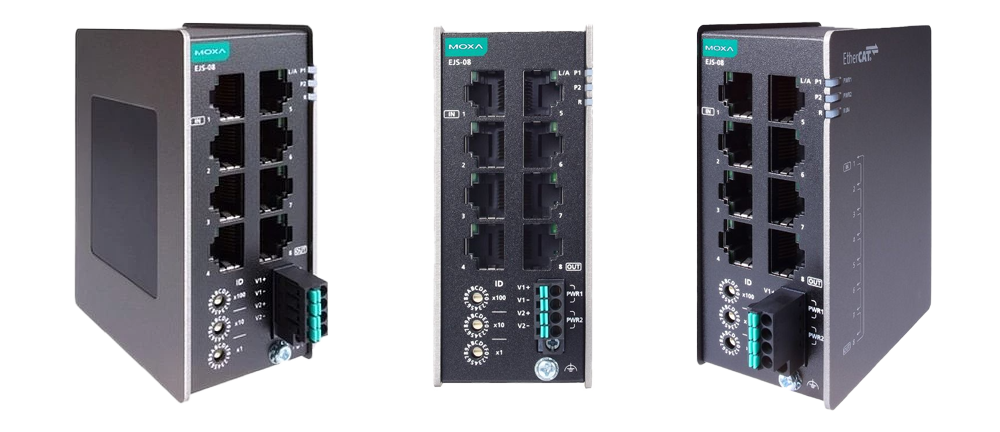

Характеристики коммутатора EJS-08

Сетевые интерфейсы

Модель оснащена восемью Ethernet-портами RJ45 100BaseT(X). Один порт зарезервирован под входящий трафик (IN), остальные служат выходами (OUT), позволяя объединять до семи удаленных узлов в рамках EtherCAT-сети.

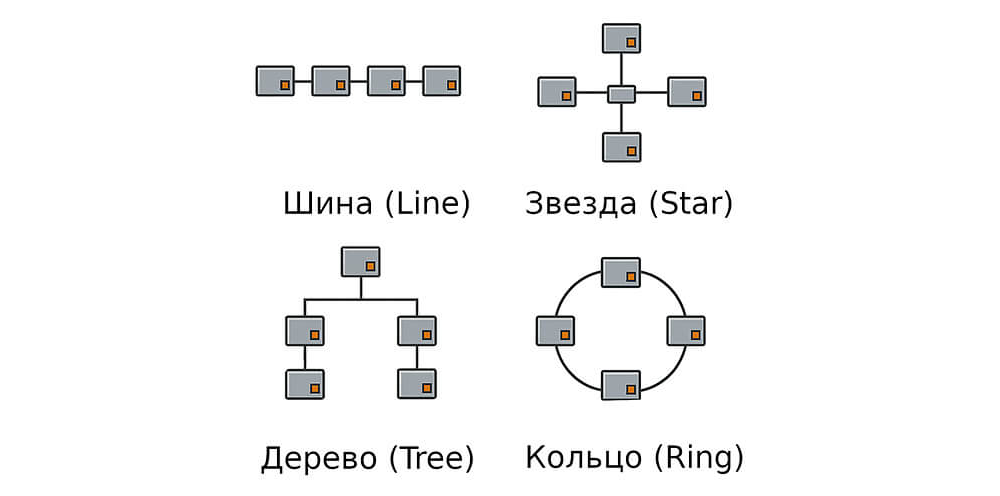

Возможные схемы подключения:

Последовательно-цепная.
Звездообразная.
Древовидная.
Кольцевая с резервированием.

Поддержка горячего подключения (Hot Connect)

Функциональность Hot Connect позволяет производить замену или подключение устройства без остановки работы сети. Для идентификации модуля используется механический HEX-переключатель, допускающий адресацию до 4095, что удобно при модульной архитектуре.

Система индикации

На корпусе размещены светодиоды, отображающие:

Наличие питания по линиям PWR1 и PWR2.
Активность сети (RUN).
Статус передачи по каждому интерфейсу (100M).

Такая визуализация упрощает диагностику и ускоряет техническое обслуживание.

Электропитание и защита:

Диапазон напряжения питания — от 9.6 до 60 В DC.
Независимые каналы питания обеспечены защитой от переполюсовки и перегрузок.
Поддержка стандартов EN 61000-6-2 и EN 61000-6-4 подтверждает устойчивость оборудования к индустриальным электромагнитным воздействиям.
Прочность конструкции и условия эксплуатации
Корпус выполнен из металла и соответствует степени защиты IP30, что позволяет использовать устройство в условиях пылеобразующих производств и высоких ЭМП.
Температурный режим эксплуатации для EJS-08 составляет от -10 до +60 C.
Версия EJS-08-T допускает расширенный диапазон — от -40 до +75 C.
Поддержка стандартов IEC 60068-2-6 и IEC 60068-2-27 гарантирует работу при вибрации и механических ударах, характерных для подвижного оборудования.
Автонастройка каждого порта включает определение скорости, режима дуплекса и перекрестного подключения (Auto MDI/MDI-X).
Задержка в канале — не более 1 мкс, что критически важно для систем синхронного обмена.

Применение в промышленной инфраструктуре

EJS-08 нацелен на использование в средах, где между ПЛК, приводами и сенсорами необходимо обеспечить устойчивый и быстрый канал связи. Широкий набор поддерживаемых топологий делает устройство универсальным для применения на производственных объектах с различной конфигурацией сети. Построенная на базе EtherCAT система с применением EJS-08 обеспечивает мгновенный отклик и стабильность соединений, необходимые в задачах, чувствительных к времени.
