Маркировка газопроводов в Республике Беларусь

При прокладке газопровода в Беларуси важны соблюдение нормативных требований, правильная установка опознавательных столбиков и маркировка, а также знание применяемых нормативных документов.

Основные принципы маркировки газопроводов в Республике Беларусь

1. Цветовая маркировка представляет собой окрашивание наружных труб и линий газопроводов в ярко-желтый цвет

2. На поверхности труб или на опорах закрепляются маркировочные ленты или таблички с информацией о типе газа, давлении, дате последней проверке и т.п с использованием символов по СНиПам и ГОСТам РБ, таких как СНиП 2.07.01-89 "Правила безопасности при эксплуатации газового хозяйства" и ГОСТ 24024-80 "Знаки и сигналы для средств индивидуальной защиты и средств технического контроля».

Подземные линии маркируются различными способами, например, сигнальными лентами, локализационными лентами с проводником, а также обязательной установкой опознавательных столбиков.

Установка столбиков СОГ производится вдоль трассы газопровода в местах пересечений, на вводах и при выходе из земли. Столбики устанавливаются не более чем через 500 метров друг от друга на расстоянии 1 метра  от оси газопровода справа по ходу газа, а также на поворотах, в местах ответвлений и расположения контрольных трубок.

Столбик газовый СОГ помогает избежать повреждений при земляных или строительных работах, предупреждает о необходимости соблюдения мер предосторожности при работе вблизи газопровода.

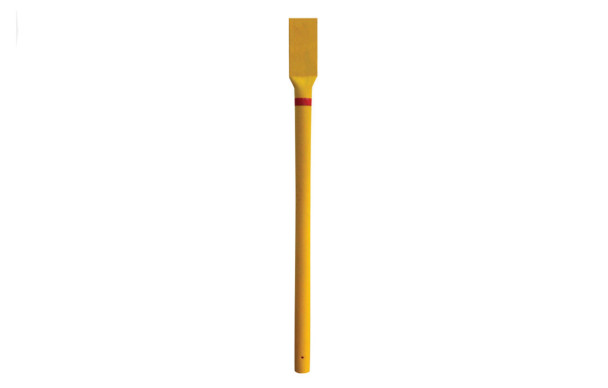

Столбик газовый представляет собой трубу круглого сечения, изготовленную из полиэтилена желтого цвета. По нормативам РБ, применяются столбики от 1,8 до 3 метров высотой.

В основании СОГа имеется отверстие для анкерного крепления  в земле.

Столбик опознавательный Газ имеет сплющенный верх для для крепления информационно-предупредительной таблички.

На опознавательный знак газопровода или другого сетевого устройства наносятся следующие данные:

Ленты сигнально-локализационные «Осторожно, ГАЗ» предназначены не только для обозначения, но и для трассировки газопровода. Ленты снабжены металлическим проводником, а для вывода на поверхность проводников сигнально-локализационной ленты они подключены к заземлителю через контактную пластину в столбике сигнальном СС.

ООО «РеполимерЭнерго» является белорусским производителем широкого ассортимента элементов маркировки:

Столбики и ленты ЛС соответствуют всем действующим в РБ СНиПам и ГОСТам , и всегда в наличии на нашем производстве в РБ г. Заславль ул. Советская 122-23 Тел.: (+37517) 517-56-45  Подробнее можно узнать на сайте компании.
