Крепление лотков происходит при помощи резьбовых деталей соединения, которые позволяют производить монтаж на потолке, стенах или полу, выдерживая нагрузку большого количества проводов. Необходимо обязательно помнить, что кабельные лотки не заполняются более чем на половину, для того, чтобы не допустить перегрева проводов. Лоток обязательно заземляют минимум в двух местах — в разных сторонах линии или в концах разветвления. В ассортименте ООО «МЭР» есть крышка кабельного лотка (МЛК), при соединении которых используется винт М5х10 для создания контура заземления.




Существуют несколько способов монтажа кабельных лотков:

  • На стенах, при креплении лотка на стене используются кабельные полки, так называемые, консоли;
  • К потолку и потолочным системам, лотки монтируются к сборным потолочным конструкциям или стойкам потолка с помощью шпилек и профилей;
  • К полу, крепление может производиться при помощи кронштейна, стойки, скобы-кронштейна для монтажа на полу и монтажного профиля.

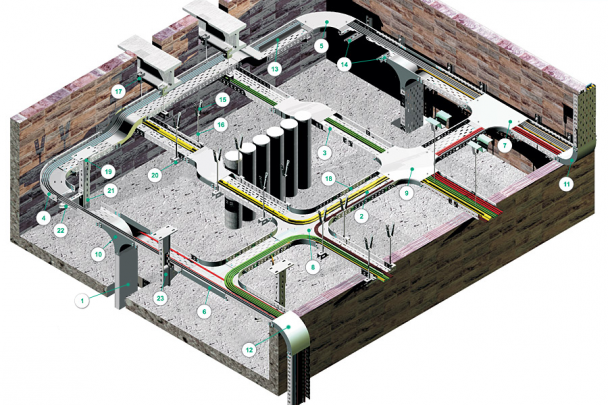

Система кабельных трасс на основе металлических лотков МЭР


1 — лоток неперфорированный МЛН
2,3 — лоток перфорированный МЛП
4 — угол горизонтальный ПВР 90
5 — крышка на угол горизонтальный ПВР 90
6 — ответвитель Т-образный ТРН
7 — крышка на ответвитель Т-образный ТРН
8 — ответвитель крестообразный КР
9 — крышка на ответвитель крестообразный КР
10 — ответвитель Т-образный вертикальный ТРВ
11 — угол вертикальный внутренний УВН 90
12 — угол вертикальный внешний УВШ 90
13 — перегородка ПГР
14 — консоль стеновая КНСТ
15 — крепление к профнастилу V-образное
16 — шпилька резьбовая
17 — кронштейн КРШ
18 — пластина соединительная ПС
19 — крепление к потолку КРП-29
20 — траверса ТРС-41
21 — профиль крепёжный ПРФ (54х29)
22, 23 — консоль КНУ-60 (70)
