Новые коммутаторы MOXA

Компания MOXA продолжает обновлять линейку неуправляемых коммутаторов. Очень часто, когда компания выпускает новый продукт, про него можно сказать “самый” или “впервые”. Например, «первый в мире коммутатор с сертификацией МЭК 61850-3 Class 2» или «первый в мире компьютер с встроенной поддержкой PRP/HSR». Этот раз не стал исключением.

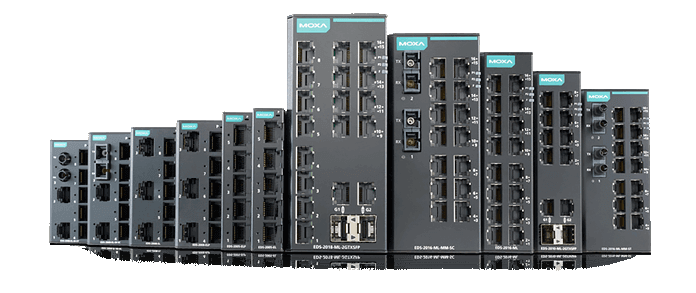

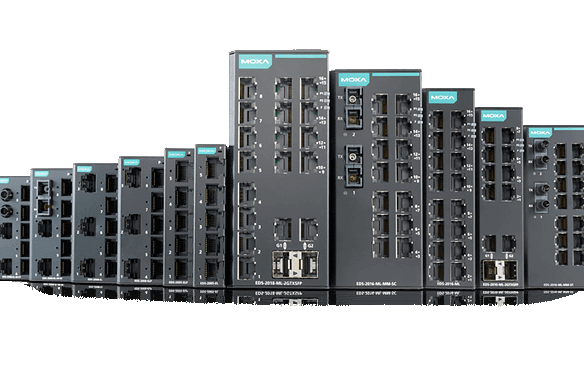

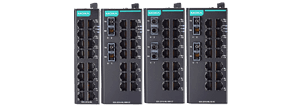

5, 8, 10, 16, 18-портовые коммутаторы нового поколения превосходят по характеристикам предыдущие. Обо всем этом подробнее в обзоре.

1. Таких размеров ещё не было

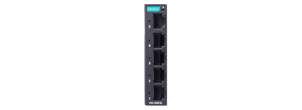

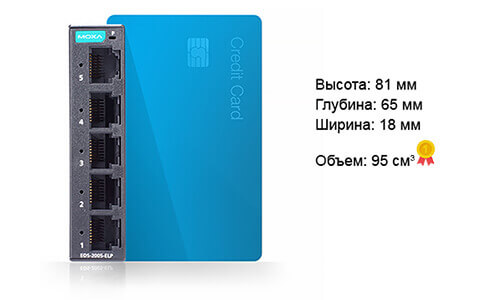

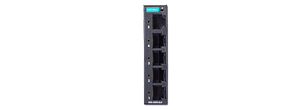

EDS-2005-EL - самый компактный в мире промышленный коммутатор на DIN-рейку.

Все модели в линейке получились очень компактными, но это — особенная гордость. Размеры действительно удивляют — меньше кредитной карты.

Это значит, что он отлично подойдет для неглубоких шкафов управления глубиной от 3 до 7 дюймов.

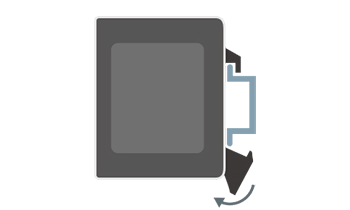

2. Установка одним движением: улучшенный механизм крепления на DIN-рейку

Устанавливать и снимать коммутатор с DIN-рейки стало удобнее — крепление теперь подпружинено, и достаточно потянуть его на себя. Жаль, что пользоваться им придется не часто. Почему? Узнаете в пункте 11.

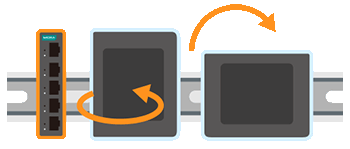

3. В любом положении: 3 варианта установки

Кроме классического расположения, можно переставить крепление на боковую грань коммутатора и размещать устройство горизонтально или вертикально. Распределяйте пространство, как вам удобно.

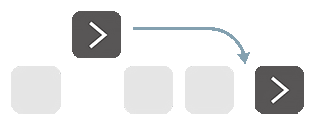

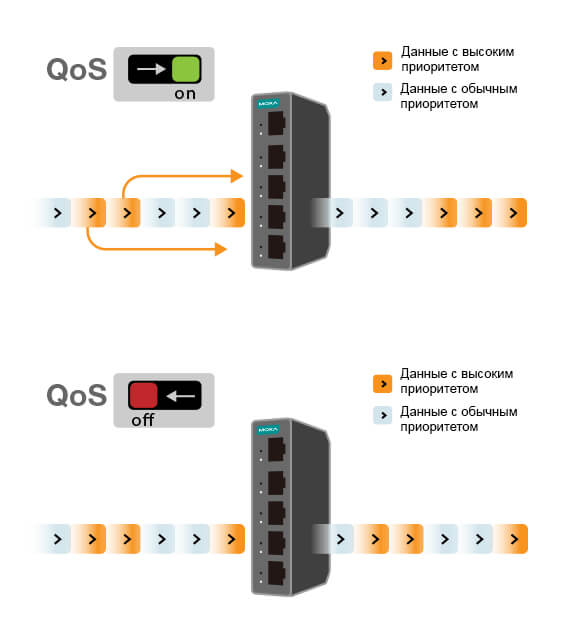

4. QoS: теперь и в неуправляемых коммутаторах

Раньше для передачи критически важных данных в высоконагруженных сетях приходилось использовать только управляемые коммутаторы, т.к. только они поддерживали приоритизацию трафика. Теперь все изменилось. QoS включается одним движением: на верхней грани коммутатора расположен переключатель.

Если коротко, то вот так: устанавливаем переключатель в положение On – и QoS уже работает.

5. Защита от широковещательного шторма

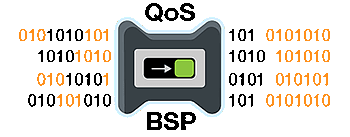

Широковещательный шторм — страшный сон администратора сети, никогда не произойдет с коммутаторами MOXA. Хотя, у наладчика есть выбор: можно отключить защиту, если это действительно нужно. Рядом с переключателем QoS находится переключатель BSP (Broadcast Storm Protection).

6. Широкий диапазон входных напряжений

В нормальном режиме коммутатор работает от источника питания 12/24/48 В пост. тока. Но если напряжение просядет или подскочит — не страшно: стабильная работа гарантирована от 9.6 до 60 В DC.

7. Все под контролем: релейный выход

О проблемах с электропитанием или об обрыве линии можно узнать с помощью сигнального реле. Оно размыкается, активируя сигнальную лампу в центре управления или отправляет сигнал на контроллер и далее в SCADA-систему.

8. Работает в холод и в жару

Оставляйте оборудование в неотапливаемых помещениях, в уличных шкафах на морозе и под солнечными лучами — это не проблема*.

*но только от - 40 до 75°C

9. Всё подтверждено: соответствует отраслевым стандартам*

Коммутатор можно применять в условиях повышенной влажности, во взрывоопасных зонах, т.е. в морской и нефтегазовой отраслях. В качестве сетевого оборудования в системах управления дорожным движением, устанавливать вдоль железнодорожных путей.

* только для моделей -ML

10. Выдерживает электрические разряды

Стандарт по электромагнитной совместимости МЭК 61000-4 содержит несколько частей, каждая из которых регламентирует свои уровни различных воздействий: ESD, RS, EFT, Surge, CS, PFMF. Всего уровней 4. Новые модели прошли испытание на соответствие 3 уровню.

Уровень 4 требуется для применения на электрических подстанциях. Для этого случая у MOXA есть специальная серия PowerTrans и EDS-E.

11. Промышленная надежность: люди столько не живут

Расчётный показатель времени работы между отказами, или MTBF, как всегда сложно даже представить: от 4 814 369 ч для младшей модели. Это больше 500 лет.

12. Медь или оптика?

Теперь не нужно выбирать: у 8 и 16-портовых моделей оптический порт встроенный, а в 10 и 18-портовых сериях есть комбо-порт. Используйте медные линки или SFP-модули Gigabit Ethernet.

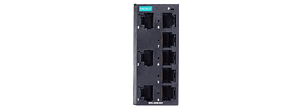

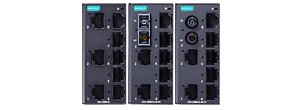

Серия EDS-2000-EL на 5 и 8 портов

-EL в названии означает Entry Level — начального уровня. Отлично подойдут для небольших сетей.

Буква P означает пластиковый корпус. Когда бюджет ограничен, а жертвовать надежностью нельзя.

-T на конце — расширенный температурный диапазон.

Модель	EDS-2005-ELP	EDS-2005-EL	EDS-2008-ELP	EDS-2008-EL
Портов Fast Ethernet	5	5	8	8
Оптические порты (multi-mode SC или ST)	—	—	—	1
Дальность передачи	—	—	—	от 4 до 40 км
Quality of Service (QoS)	✔	✔	✔	✔
Broadcast Storm Protection (BSP)	✔	✔	✔	✔
Корпус	Пластик	Металл	Пластик	Металл
Размеры (Ш х В х Г)	19 x 81 x 65 мм	18 x 81 x 65 мм	36 x 81 x 65 мм	36 x 81 x 65 мм
Температура	-10 … 60 °C	-10 … 60 °C -40 … 75 °C (-T модель)	-10 … 60 °C	-10 … 60 °C -40 … 75 °C (-T модель)

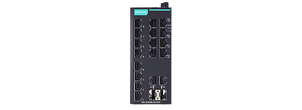

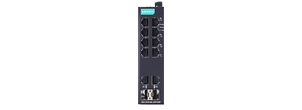

Серия EDS-2000-ML на 10, 16 и 18 портов

-ML в названии означает Mainstream Level — основной уровень.

Модель	EDS-2010-ML	EDS-2016-ML	EDS-2018-ML
Портов Fast Ethernet	8	16	16
Портов Gigabit Ethernet	2	—	2
Оптические порты (multi-mode SC или ST)	—	—	—
Дальность передачи	до 120 км	до 4 / 80 км	до 120 км
Quality of Service (QoS)	✔	✔	✔
Broadcast Storm Protection (BSP)	✔	✔	✔
Релейный выход	✔	✔	✔
Корпус	Металл	Металл	Металл
Размеры (Ш х В х Г)	36 x 135 x 95 мм	36 x 135 x 95 мм Модели с оптическими портами: 56 x 135 x 95 (мм)	56 x 135 x 95 мм
Температура	-10 … 60 °C -40 … 75 °C (-T модель)	-10 … 60 °C -40 … 75 °C (-T модель)	-10 … 60 °C -40 … 75 °C (-T модель)
