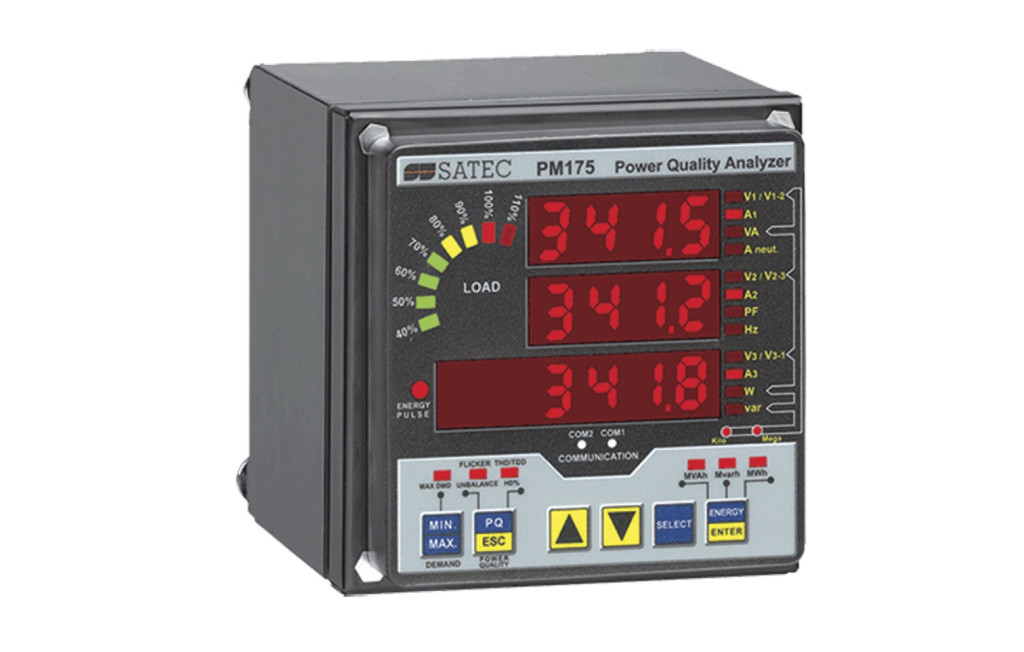

ООО «ПЛК-СИСТЕМЫ» сообщает о наличии PM175

ООО «ПЛК-СИСТЕМЫ» сообщает о наличии PM175 — многофункционального прибора для измерения, регистрации и расширенного анализа показателей качества электроэнергии в соответствии с ГОСТ 32144–2013.

Устройство предназначено для применения в составе информационно-измерительных систем на предприятиях и в энергосистемах, а также для работ по энергоаудиту и аттестации.

Анализатор качества электроэнергии

PM175 измеряет, вычисляет и регистрирует ключевые ПКЭ, установленные ГОСТ 32144–2013, включая:

установившееся отклонение напряжения (в режимах наибольшей, наименьшей и суточной нагрузки);
искажение синусоидальности кривой напряжения;
несимметрию напряжений по обратной и нулевой последовательности;
отклонение частоты;
размах изменения напряжения и доза фликера;
провалы напряжения;
импульсное напряжение и временные перенапряжения;
формирование отчетов согласно РД 153-34.0-15.501-00.

Учет и расширенная функциональность

Прибор поддерживает многотарифную систему учета (класс точности 0,2S по МЭК 62053-22:2003), а также обеспечивает:

регистрацию более 100 параметров (по времени или по установкам);
интегральные значения, профиль нагрузки, мощности, cosφ;
анализ несимметрии токов и напряжений, ток нейтрали;
мониторинг сети и осциллографирование по 6 каналам (3 напряжения + 3 тока);
анализ качества электроэнергии по МЭК 61000-4-30 (класс A);
гармоники по току и напряжению (до 50);
часы реального времени (RTC) с энергозависимыми календарем и высокой точностью хода.

Аварийная сигнализация и управление

PM175 оснащен расширенными возможностями для эксплуатации в проектах:

16 программируемых триггеров;
2 программируемых релейных выхода (3А, 250В);
2 дискретных входа и 2 аналоговых входа/выхода;
запись и хранение графиков нагрузки, автоматический контроль и сигнализация превышений;
фиксация фактов реверса энергии и превышения порогов мощности;
полная гальваническая изоляция цепей токов/напряжений (~6 кВ импульс).

Связь с системами осуществляется через 2 независимых порта (RS-232 / RS-422 / RS-485, модем, Ethernet, Profibus DP), протоколы: Modbus RTU, Modbus ASCII, DNP 3.0.
