Ограничитель перенапряжений нелинейный ОПН-РВ 6/7.6
- Розница
- Опт
- Под заказ Проверено
Код товара: 221-787-7
Заказать Заказать звонокe-mail:
info@minsk.tavrida.ru
Характеристики
| Класс напряжения сети, кВ | 6 |
| Класс разряда линии | I |
| Пропускная способность, кА | 250 |
| Ток утечки, мА, не более | 1.0 |
| Ток взрывобезопасности, кА | 20 |
| Удельная энергия, кДж/кВ | 1.3 |
| Рассеиваемая энергия, кДж, не менее | 20.3 |
| Климатическое исполнение | УХЛ1 |
| Выдерживаемая нагрузка, Н | 300 |
| Длина пути утечки, не менее, мм | 205 |
| Масса, не более, кг | 0.45 |
| Высота, не более, мм | 100 |
| Внешний диаметр, не более, мм | 75 |
Товарная группа
|

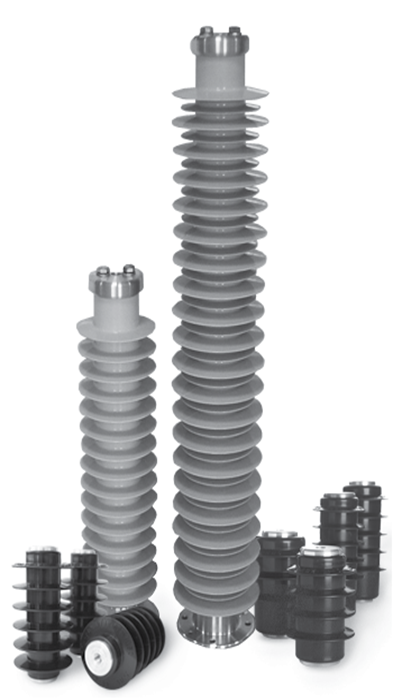

Ограничитель перенапряжений нелинейный ОПН-РВ
Ограничитель перенапряжений нелинейный (ОПН) — электрический аппарат, предназначенный для защиты оборудования систем электроснабжения от коммутационных и грозовых перенапряжений. Назначение: ОПН предназначены для использования в качестве основных средств защиты электрооборудования станций и сетей среднего класса напряжения переменного тока промышленной частоты от... |
Ассортимент
| Ограничитель перенапряжений нелинейный ОПН-РВ 6/7.6 |
| Ограничитель перенапряжений нелинейный ОПН-РВ 10/12.6 |
Защита от грозовых перенапряжений электрооборудования электрических сетей переменного тока промышленной частоты класса напряжения 10(6)кВ с изолированной или компенсированной нейтралью. ОПНРК Защита от коммутационных и грозовых перенапряжений электрооборудования электрических сетей переменного тока промышленной частоты класса напряжения 35кВ с изолированной или компенсированной нейтралью; класса напряжения 110кВ с эффективно заземленной нейтралью.
Полные технические характеристики:
| Основные характеристики | 6/7.6 |
| Класс напряжения сети, кВ | 6 |
| Наибольшее длительно допустимое рабочее напряжение, кВ, действующее значение | 7.6 |
| Классификационное напряжение промышленной частоты, кВ, не менее, действующее значение, при амплитуде классификационного тока 1,0 мА | 9.3 |
| Номинальное напряжение, кВ, действующее значение | 9.5 |
| Класс разряда линии | I |
| Номинальный разрядный ток 8/20 мкс, кА | 5 |
| Пропускная способность, кА | 250 |
| Остающееся напряжение, кВ, не более: | |
| - при коммутационном импульсе тока | |
| 125 А, 30/60 мкс | 19.5 |
| 250 А, 30/60 мкс | 20.3 |
| 500 А, 30/60 мкс | 21.0 |
| - при грозовом импульсе тока | |
| 2500 А, 8/20 мкс | 24.1 |
| 5000 А, 8/20 мкс | 25.8 |
| 10000 А, 8/20 мкс | 29.2 |
| - при крутом импульсе тока | |
| 10000 А, 1/10 мкс | 26.5 |
| Ток утечки, мА, не более, действующее значение | 1.0 |
| Максимальная амплитуда импульса большого тока 4/10 мкс, кА | 65 |
| Ток взрывобезопасности, кА | 20 |
| Удельная энергия, кДж/кВ | 1.3 |
| Рассеиваемая энергия ОПН (2 импульса), кДж, не менее | 20.3 |
| Климатическое исполнение | УХЛ |
| Категория размещения | 1 |
| Верхнее значение относительной влажности воздуха при температуре 25 °C | 100% |
| Допустимое значение скорости ветра в условиях отсутствия гололёда, м/с, не более | 40 |
| Допустимое значение скорости ветра в условиях гололёда (толщина корки льда до 20 мм), м/с, не более | 15 |
| Наибольшая высота эксплуатации над уровнем моря, м | 1000 |
| Стойкость к механическим внешним воздействующим факторам по ГОСТ 17516.1 | М6 |
| Выдерживаемая нагрузка, Н | 300 |
| Сейсмостойкость, баллов по шкале MSK-64 | 9 |
| Длина пути утечки, не менее, мм | 205 |
| Масса, не более, кг | 0.45 |
| Высота, не более, мм | 100 |
| Внешний диаметр, не более, мм | 75 |
