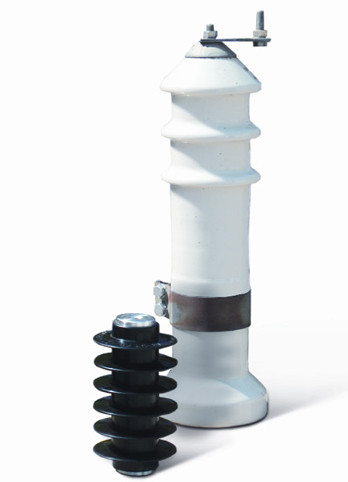

Ограничитель перенапряжений нелинейный ОПН-РВ/TEL 10/12,6 кВ УХЛ1
Характеристики
Ограничители перенапряжений нелинейные (ОПН) серии ОПН-РВ/TEL предназначены для использования в качестве основных средств защиты электрооборудования станций и сетей среднего класса напряжения переменного тока промышленной частоты 48-62 Гц от грозовых перенапряжений. Рекомендуются для применения вместо вентильных разрядников серии РВО при проектировании, техническом перевооружении и реконструкции электроустановок. Ограничители серии ОПН-РВ/TEL отстроены от перенапряжений при однофазных дуговых замыканиях, поэтому не требуют проведения предварительных расчетов для применения в сетях потребителя.
Технические характеристики:
|
Наименование параметра |
ОПН-РВ/TEL- 10/12,6 |
|
|
1. Класс напряжения сети, кВ |
10 |
|
|
2. Наибольшее длительно допустимое рабочее напряжение, кВ |
12,6 |
|
|
3. Номинальный разрядный ток 8/20 мкс, кА |
5 |
|
|
4. Пропускная способность, А |
250 |
|
|
5. Остающееся напряжение, кВ, не более: - при коммутационном импульсе тока 125 А, 30/60 мкс 250 А, 30/60 мкс 500 А, 30/60 мкс - при грозовом импульсе тока 2500 А, 8/20 мкс 5000 А, 8/20 мкс 10000 А, 8/20 мкс - при крутом импульсе тока 10000 А, 1/10 мкс |
32,7 33,8 35,2
40,2 43,0 47,3
54,4 |
|
|
6. Классификационное напряжение, не менее, кВ, при амплитуде классификационного тока через ОПН 1,0 мА |
15,4 |
|
|
7. Ток проводимости, мА, не более (действующее значение) |
0,3 |
|
|
8. Максимальная амплитуда большого импульса тока 4/10 мкс, кА |
65 |
|
|
9. Удельная энергия при приложении одного импульса тока пропускной способности, кДж/кВ, не менее |
1,4 |
|
|
10. Ток взрывобезопасности, кА |
10 |
|
