Микропроцессорное устройство мониторинга и защита сетей 0,4 кВ от однофазных коротких замыканий

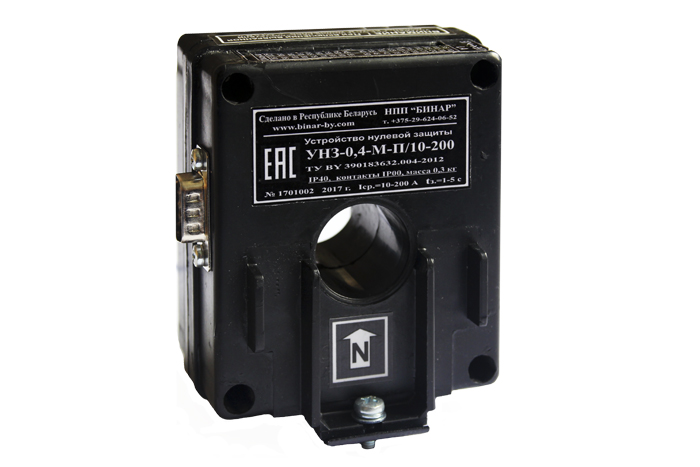

НПП «БИНАР» разработало и проводит комплекс технических испытаний модернизированного устройства нулевой защиты УНЗ-0,4-М-П. При разработке учтены пожелания специалистов осуществляющих эксплуатацию УНЗ. Модернизированное устройство УНЗ-0,4-М-П представляет собой микропроцессорную защиту от однофазных коротких замыканий с диапазоном уставок тока срабатывания 10А÷ 200А и диапазоном времени отключения 1-5 с. Заложенные в устройстве функции сокращают количество отключений линий по причине некорректного выбора уставок тока защиты и соответственно выездов бригад ОВБ.

- Расширенный диапазон токов (10А÷ 200А) защиты исключает необходимость предварительного выбора модификации УНЗ.
- Наряду c информативностью и простотой выбора уставок тока при помощи переключателей (устройство размещено в том же корпусе и имеет такие же органы управления, вследствие чего не требуется обучение обслуживающего персонала) имеет возможность выбора уставок тока с шагом 1А и времени отключения с шагом 1 с при помощи пульта управления (ПУ) или персонального компьютера (ПК), подключаемых к УНЗ-0,4-М-П через разъем порта RS-232.
- Устройство имеет журнал регистрации отключений (регистрируется величина тока предшествующего последним 32 отключениям, дата и время отключения) и журнал регистрации токов в нулевом проводе (максимального тока в течение 365 последних дней). Данная информация снимается при помощи ПУ.

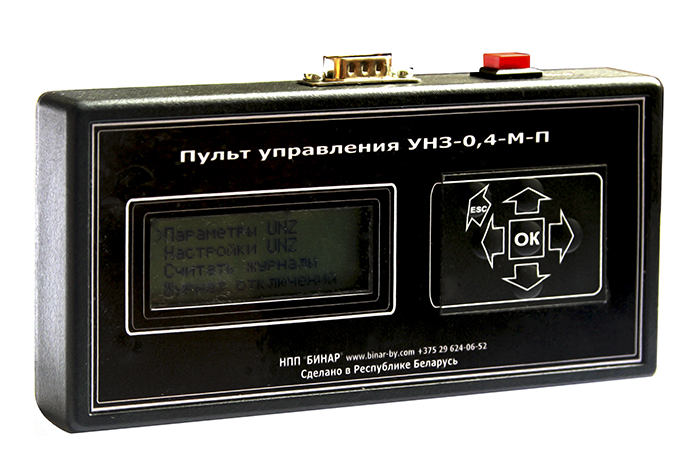

Пульт управления УНЗ-М-П

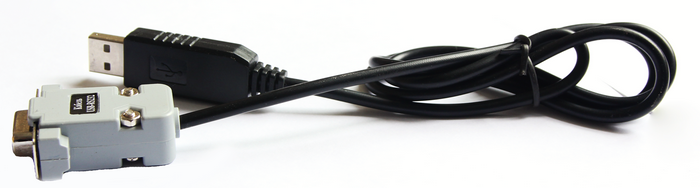

Шнур для подключения УНЗ-М-П

Журнал регистрации отключений позволяет определить причину и вид к.з. (однофазное или межфазное).
Журнал регистрации токов в нулевом проводе упрощает выбор уставок тока защиты (позволяет отстроится от реального максимального тока небаланса линии, который может значительно отличатся от расчетного), позволяет оценить равномерность распределения нагрузки по фазам, позволяет увидеть сезонность изменения нагрузок (тем самым сделать, например, выводы о применении безучетного электрообогрева).
