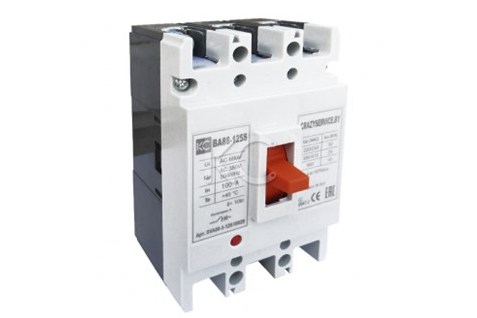

Автоматические выключатели ВА 88 торговой марки КС являются более экономичной модификацией выключателей серии ВА-58. Выпускаются с термомагнитными расцепителями.
Задача автоматических выключатели ВА 88 торговой марки КС - периодические оперативные включения и отключения тока в нормальном режиме, а также для защиты от токов перегрузки и коротких замыканий электроустановок жилого и гражданского строительства, на производственных площадках, электроподстанциях, распределительных пунктах, щитовом электрооборудовании с номинальным рабочим напряжением до 400 В переменного тока частотой 50 Гц с токами от 16 до 1600 А
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Выключатель ВА 88 выполнен в виде моноблока и состоит из основания и крышки, в которой имеется окно для рукоятки управления и окно для нажатия толкателя кнопки «ТЕСТ» – проверки механизма отключения. Основание выполнено из термостойкой АВС пластмассы, устойчивой к высоким температурам, защищённой от горения и являющейся несущей конструкцией для присоединительных зажимов, неподвижных силовых контактов с системой дугогашения, механизма управления, с системой подвижных контактов, электромагнитными и тепловыми расцепителями. Тепловая защита выполнена в виде биметаллической пластины. Расцепители выставлены в заводских условиях и являются нерегулируемыми. Крышка корпуса, так же выполненная из термостойкой АВС пластмассы, закрывает весь механизм и предохраняет от паражения электрическим током при работе с выключателем. Механизм управления построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной, которая обеспечивает быстрое отключение. Система дугогашения состоит из равноудалённых стальных пластин направляющих поток газов к выходному окну, прикрытому перфорированной стенкой, что обеспечивает оптимальный отвод и рассеивание.
Тем не менее при установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса продуктов гарения дуги, в случае срабатывания защиты от сверхтоков. Выключатели серии ВА 88 допускают подвод напряжения от источника питания, как со стороны неподвижных контактов, так и со стороны подвижных, т.е. подключение возможно и сверху и снизу выключателя.
ВНИМАНИЕ! Рычаг выключателя имеет три положения «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания, необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем «ВКЛ».
Автоматические выключатели имею ряд дополнительных аксессуаров, которые могут применятся совместно с выключателями, а именно:
• Дополнительный контакт
• Независимый расцепитесь
• Рукоятка для дистанционного ручного управления
• Расширенные выводы
