Прокладка и обозначение газопроводов в РБ: нормы СН 4.03.01-2019 и требования промышленной безопасности

Газификация в Республике Беларусь — это технически сложный и строго регламентированный процесс, находящийся под контролем Госпромнадзора и организаций системы ГПО «Белтопгаз». Нарушения требований при строительстве и обозначении газопроводов приводят к штрафам, авариям и утечкам газа.

Способы прокладки газопроводов

Подземная прокладка (основной способ)

Минимальная глубина заложения:
— 0,8 м до верха трубы в зонах движения транспорта;
— 0,6 м в зонах без нагрузки.

Используются полиэтиленовые трубы ПЭ 100 с маркировкой для газа.
Обязательна песчаная подушка и защита трубы от механических повреждений.

Ограничения:
— запрещено использование внутри зданий;
— требуется защита в плотной застройке.

Надземная прокладка

Применяется на промышленных объектах, при пересечении оврагов и водных преград.

Требования:
— только стальные трубы;
— антикоррозийная защита;
— окраска в желтый цвет;
— установка опор и компенсаторов.

Обозначение газопроводов

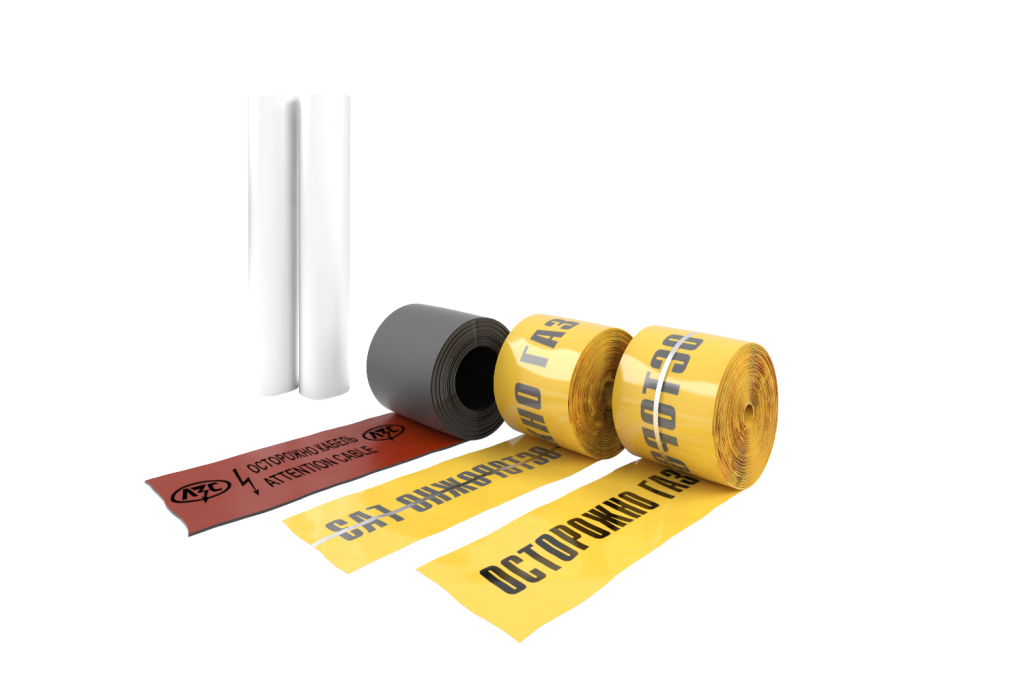

Сигнальная лента— это первичный визуальный и физический барьер, предупреждающий о наличии газопровода.

Желтая лента с черной надписью «Осторожно Газ» укладывается на 20–30 см выше трубы.

Функции:
— предупреждение при земляных работах;
— снижение риска повреждений.

Сигнально-локализационная детекционная лента

Производитель в РБ ООО «РеполимерЭнерго»

Содержит металлический провод или корд.

Преимущества:
— возможность поиска трассы трассоискателем;
— повышение безопасности;
— сокращение затрат на обслуживание.

Требования:
— непрерывность проводника;
— герметичность соединений;
— выводы в контрольные точки.

Толщина проводника 0.1 мм, ширина 10 мм. Ширина ленты 200 мм , рулоны по 100 метров, толщина пленки 80 микрон.

Для обозначения трассы газопровода применяется столбик сигнальный СС.

Столб предназначен для вывода на поверхность проводников сигнально-локализационной ленты, их соединения и подключения соединения к заземлителю через контактную пластину.

Пластина контактная столба позволяет отключить ленту от заземлителя и подключить к ней генератор частоты для определения трассы трубопровода с помощью искателя.

Опознавательные знаки

Устанавливаются на поворотах, ответвлениях и пересечениях.

Содержат:
— диаметр;
— материал;
— давление;
— расстояние до оси.

Контрольно-измерительные пункты (КИП)

Используются для контроля состояния газопровода и защиты от коррозии.

Заключение

Правильная прокладка и обозначение газопроводов — ключевой элемент безопасности. Использование сигнальных и сигнально-локализационных лент значительно снижает риск аварий и повреждений.

Для профессионального строительства газовых сетей важно применять только сертифицированные материалы и соблюдать требования СН 4.03.01-2019.

Продукция для газификации от «РеполимерЭнерго»

Компания repolimer.by поставляет сертифицированные материалы, полностью соответствующие требованиям РБ и ТР ТС:
