Коммутаторы SICOM3028GPT для электроэнергетики

Компания Kyland представляет коммутаторы для применения в различных отраслях: транспорт, центры обработки данных и т.д. Одним из ключевых применений является энергетическая отрасль. Для электроэнергетики у Kyland представлены такие решения, как компактные коммутаторы на DIN-рейку серии SICOM3000A, преобразователи протоколов, устройства синхронизации времени и даже промышленные сервера. Флагманом является линейка многопортовых стоечных коммутаторов L2/L3-уровня — SICOM3028GPT.

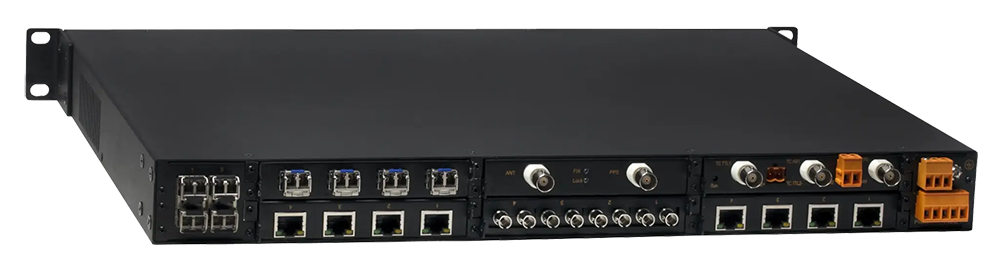

Данные коммутаторы выполнены в модульном исполнении для гибкого расширения с возможностью подключения до 28 медных или оптических портов Fast или Gigabit Ethernet. Некоторые модели поддерживают синхронизацию времени PTPv2 на аппаратном уровне, а также NTP и SNTP. А возможность применения SICOM3028GPT в энергетике обусловлена соответствием стандартам МЭК 61850-3 и IEEE 1613.

В серии SICOM3028GPT пятьдесят девять разновидностей шасси. Благодаря такому обширному выбору, можно оптимально подобрать вариант для конкретной задачи без переплаты за лишний функционал.

Модификации шасси SICOM3028GPT

Шасси	Ethernet-порты	Функции L2	Функции L3	Синхронизация времени
SICOM3028GPT-L2GT-MB	До 28 портов Gigabit	✔		✔
SICOM3028GPT-L2G-MB	До 28 портов Gigabit	✔
SICOM3028GPT-L2FT-MB	До 4 портов Gigabit, до 24 портов Fast Ethernet	✔		✔
SICOM3028GPT-L2F-MB	До 4 портов Gigabit, до 24 портов Fast Ethernet	✔
SICOM3028GPT-L3GT-MB	До 28 портов Gigabit	✔	✔	✔
SICOM3028GPT-L3G-MB	До 28 портов Gigabit	✔	✔
SICOM3028GPT-L3FT-MB	До 4 портов Gigabit, до 24 портов Fast Ethernet	✔	✔	✔
SICOM3028GPT-L3F-MB	До 4 портов Gigabit, до 24 портов Fast Ethernet	✔	✔

*В таблице представлены не все виды шасси

Шасси также делятся в зависимости от вариации питания:

Без блоков питания, но с возможностью установки до 2 модулей с поддержкой горячей замены в специализированные слоты.
С одним встроенным блоком питания.
С двумя встроенными резервированными блоками питания.
С двумя встроенными блоками питания разного типа (постоянное и переменное).

Код	Тип питания
N/A	без блоков питания
L1	один блок питания 48 В пост.
L3	один блок питания 24 В пост.
HV	один блок питания 100-240 В перем./110-220 В пост.
L1-L1	два блока питания 48 В пост.
L3-L3	два блока питания 24 В пост.
HV-HV	два блока питания 100-240 В перем./110-220 В пост.
L1-HV	два блока питания 48 В пост. и 100-240 В перем./110-220 В пост.

Сети связи, соответствующие стандарту МЭК 61850-3 и обеспечивающие обмен данными между уровнями подстанции, принято называть коммуникационными шинами. За счет широкого модельного ряда, Kyland может предложить шасси, удовлетворяющие программные требования для каждой из шин электроподстанции:

Шина управления: серия SICOM3028GPT-L3G/L3F

Коммутатор L3-уровня с поддержкой протоколов RIP, OSPF и VRRP, оснащенный медными портами со скоростью Gigabit Ethernet;

Шина станции: серия SICOM3028GPT-L2F

Коммутатор L2-уровня с поддержкой протоколов резервирования связи (RSTP, MSTP, DT-Ring и т.д.). Медные и оптические порты Fast Ethernet и Gigabit Ethernet для магистральных каналов.

Шина процесса: серия SICOM3028GPT-L2GT/L2FT

Коммутатор L2 с поддержкой аппаратной версии PTPv2 (точность ±100 нс) и протоколов резервирования, а также с большим количеством оптических портов с разъемами LC.

Помимо этого, все коммутаторы поддерживают технологии VLAN и QoS, протоколы диагностики SNMP или МЭК 61850-8-1 (MMS), функции зеркалирования портов и доступ по SSH, а также аутентификация по RADIUS или TACACS (TACACS+).

Аппаратные требования к коммутаторам в АСУ ТП ЦПС также предъявляются:

Сертификация согласно МЭК 61850-3.
Защита от электромагнитных помех не ниже уровня 4.
Резервированное питание.
Защита от неверной полярности.
Исполнение без движущихся частей.
Температура работы устройств минимум до +50С.
Устойчивость к вибрациям и ударам.
Срок службы не менее 15 лет.

Коммутаторы SICOM3028GPT, безусловно, соответствует всем перечисленным требованиям, поэтому можно смело использовать их на цифровых подстанциях.

Многофункциональность серии SICOM3028GPT

Шасси SICOM3028GPT имеет 7 слотов (6 из них 0.5U и 1 слот - 1U) для установки модулей расширения резного типа интерфейсов и 2 слота для подключения модулей питания. Модули расширения поддерживают горячую замену на модули такого же типа.

1. Интерфейсные модули с медными или оптическими портами служат для обеспечения передачи данных Ethernet, а наличие последовательных интерфейсов дополняет серию SICOM3028GPT стандартными функциями сервера последовательных интерфейсов.

2. Модули с поддержкой технологий PRP и HSR превращают коммутатор в многопортовый Redbox, который позволяет организовывать подключения устройств к сетям PRP и кольцам HSR.

3. Благодаря расширению с помощью Time Server модуля, SICOM3028GPT может работать как гроссмейстерские часы (Grandmaster) и обеспечивать высокую точность синхронизации при временном пропадании спутникового сигнала.

4. Модуль TMS-Trigger работает как часть TMS (Time Management System), осуществляя мониторинг состояния синхронизации различных устройств в сети в режиме реального времени.

5. GPS-приемник и точные часы, входящие в состав GPS модуль, могут обеспечивать максимально точный сигнал GPS. Помимо этого, модуль позволяет обеспечивать высокоточные часы даже при временной потере сигнала GPS.

6. Модуль IRIG-B обеспечивает преобразование тактовой частоты PTP в IRIG-B и PPS, что дает возможность отказаться от покупки отдельного преобразователя сигналов точного времени.

7. LED-модуль содержит индикаторы состояния коммутатора и его портов Ethernet.

О производителе Kyland

Kyland – китайский производитель промышленного сетевого оборудования. Свой путь компания начала в 2000 году и заняла лидирующие позиции на китайском рынке. Штаб-квартира расположена в г. Пекине. Компания обладает собственным центром разработок, а также производственной площадкой, расположенной в городе Ичане.

KYLAND предлагает широкий спектр оборудования промышленного интернета-вещей, включая Ethernet коммутаторы, преобразователи интерфейсов, серверы, периферийное оборудование, специализированное ПО и собственные облачные платформы. В продуктовой линейке компании есть коммутаторы серии SICOM3024P с сертификатами KEMA, которые подтверждают соответствие МЭК 61850-3. Продукция компании соответствует таким международным стандартам, как МЭК 61158, МЭК 62439, IEEE C37.238, Autbus.
